任务和行为
校准
在显示器的校准过程中，显示器的亮度和颜色特性按照策略中的指定调整至最接近的匹配。 当显示器无法匹配所需策略时，它将移动到尽可能接近的目标。 它不会使校准任务失败。
校准设置：
色域 ：
本机（原生） ：使用色域作为显示器的原生可用色域。 （默认值）
sRGB ：应用预定义的 sRGB 彩色图像。
亮度响应功能 ：
DICOM GSDF ：应用 DICOM 第 14 部分中定义的灰度标准显示功能，以实现感知线性。 （默认值）
sRGB ：应用 sRGB 亮度响应功能
伽玛系数 1.8/2.0/2.2/2.4 ：应用伽马化亮度响应功能
自定义 ：应用任意亮度响应功能。
自定义亮度响应功能的文件格式（*.gam 文件）需要遵循以下语法。 第一列描述亮度分量。 第二个和第三个分量描述被应用程序忽略的颜色分量。
0 0 0
0.000434138 0.000434138 0.000434138
0.000868276 0.000868276 0.000868276
0.001302414 0.001302414 0.001302414
...
0.98989226 0.98989226 0.98989226
1 1 1
注解
由于这些伽玛曲线的性质，一些显示器型号在使用伽玛系数 2.2 和伽玛系数 2.4 时无法完美显示低光部分。 对于某些显示器型号来说，最低灰度级可能会显得稍亮。
白点亮度 ：
预设 /** 推荐** ：将应用 Barco 定义的特定显示器型号的默认值。 （默认值：推荐）
cd/m² ：允许您在 100 到 2000 cd/m² 之间选择自定义白色亮度值。 如果显示器无法达到此目标，将应用最接近的支持值。
黑点亮度 ：
预设 /** 建议** ：Barco 定义的特定显示器类型的默认值，使用显示器面板的原生黑点。 （默认值：推荐）
cd/m² ：允许您选择 0.01 到 10 cd/m² 之间的自定义黑色亮度值
白点色度 ：
预设 ：
推荐 ：特定显示器型号的 Barco 定义默认值。 （默认值）
Bluebase ：模拟 Bluebase 底片的色温。
Clearbase ：模拟 Clearbase 胶片色温。
D65 / D75 ：大约对应于 6500 或 7500 开尔文色温。
原生白色 ：LCD 面板的原生、未修正的色温
Kelvin ：允许您在 4000 到 10000 K 之间选择自定义白点色度值。
xy ：允许您选择在 xy 坐标中定义的自定义白点色度值。
SteadyColor ：Barco 发明 SteadyColor™ 技术是为了在彩色图像显示器中实现一致性和感知线性。 利用多个内部传感器，会持续监控和调整显示器参数，以确保颜色之间的感知差异与它们的数字驱动电平（DDL）差异成正比。 此设置控制如何将 SteadyColor 应用于显示器：
标准 ：校准显示器系统以满足 DICOM GSDF 的要求，并保证色彩的一致，感知线性分布。 （默认值）
完整 ：扩展了标准的感知线性化，以均匀分布不饱和颜色和饱和颜色。
关闭 ：禁用 SteadyColor。
请注意，SteadyColor 设置仅在支持 SteadyColor 技术的选定 Barco 显示器系统上有效。 对于全部其他显示器系统，此设置将被忽略。
如果显示器支持 Barco SteadyColor 技术，则校准显示器时将生成 ICC 配置文件。 ICC 配置文件已在操作系统中注册。
非巴可显示器的校准
它是如何工作的？

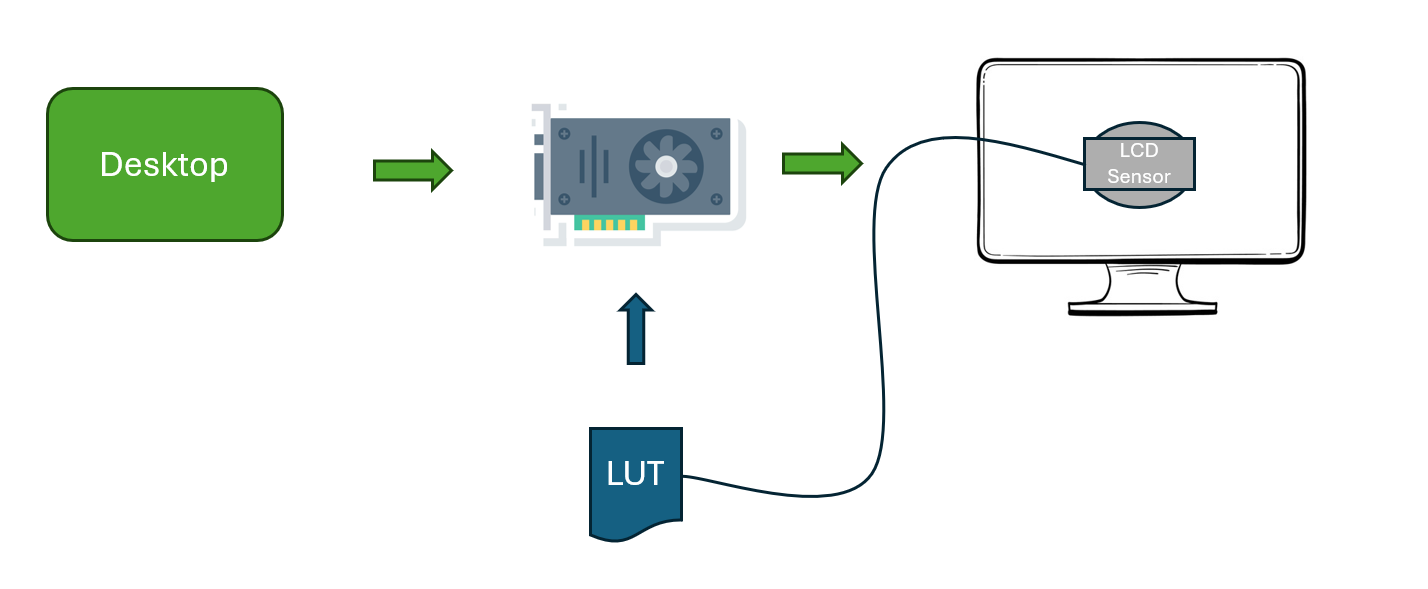

第三方显示器的校准例程是使用外部传感器定期测量显示器特性。 QAWeb Enterprise Agent 提供了一个向导，可指导用户在显示屏上完成一系列测量。根据测量结果，计算出一个查找表，该表将桌面图像的灰度级映射到使显示器符合 DICOM 标准的级别。该查找表被插入到图形控制器的视频路径中。
什么是第 3 方显示器？
QAWeb Enterprise Agent 与 Barco Healthcare 显示器 <supported_displays> 深度集成。这些显示器配备了内部传感器（前传感器或 I-Guard），用于测量显示器特性。与巴可以外的供应商的显示器没有如此深度的集成。这些显示器被视为“第三方显示器”。
Calibration steps
根据工作站校准策略的调度频率，校准任务将在某个时刻到期。代理将建议用户运行向导。
当用户启动校准向导时，它将开始检测外部传感器。如果最初未找到，向导将提示用户连接传感器。请参阅:ref:支持的传感器列表 <requirements_external_sensors>。
向导继续在显示屏上显示一个需要校准的方块。该方块表示传感器需要放置的位置。定位后，用户可以通过单击校准向导中的“测量”按钮开始测量。在测量过程中，传感器需要保持正确且牢固地定位在显示器上，避免环境光泄漏到传感器中。
完成所有测量后，通过将计算出的 LUT 应用到图形板来完成校准。
注解
在执行校准程序之前，应将显示器的亮度级别设置为预期级别。
注解
为了实现此功能，QAWeb Enterprise Agent 使用 Windows API 的“WinGDI <https://learn.microsoft.com/en-us/windows/win32/api/wingdi>”_ 函数。这依赖于图形控制器的 LUT 功能。 LUT 需要由图形控制器驱动程序公开。这是 AMD、NVidia 和 Intel 驱动程序和控制器的选定图形控制器驱动程序上可用的真正功能。
注解
非巴可显示器的校准仅适用于有效的“ConnectCare <https://www.barco.com/product/connectcare-for-diagnostic-imaging>”订阅。
监控
QAWeb Enterprise Agent 有一个定期监控任务来验证计算出的 LUT 是否已加载到图形控制器中。这确保了显示器上灰度表示的正确行为。
- 这项检查是在以下情况下进行的：
QAWeb Enterprise Agent 启动时
用户登录工作站时
每15分钟一班
限制和假设
校准频率假定所产生的显示亮度是稳定的。如果此假设不正确，则需要增加校准和 QC 测试的频率。
在执行校准程序之前，需要对显示器进行充分预热，以减少对 LCD 的临时影响
在执行校准程序之前，需要在显示器上设置所需的亮度级别。
为了确保工作站的性能符合要求的阈值，建议在完成校准后运行 QC 测试。
第三方显示器的校准依赖于图形控制器中 LUT 的可用性。它需要通过图形控制器驱动程序公开。
DICOM GSDF 亮度响应测试 (LRT)
DICOM GSDF 亮度响应测试（LRT）验证了测得的灰度亮度响应函数是否符合 DICOM GSDF 亮度响应函数。 具体方法是，测量 18 个数字驱动电平（DDL）下的亮度（以 cd/m² 为单位）并计算与标准曲线的偏差。 反射的环境光线将被考虑在内。
参数：
传感器 ：选择 内部（如果可用）*和*外部。 （默认值：内部）
允许误差 ：定义最大偏差，表示为测量亮度与标准 DICOM 曲线的百分比（%）。 如果至少一项测量超出了容许误差，则测试将失败。 （默认值：15%）
注解
此 QA 测试仅适用于根据 DICOM GSDF 亮度响应功能校准的显示器。
SteadyColor 响应测试
SteadyColor 测试可测量显示器的颜色响应，并检查颜色之间的感知差异是否与它们的数字驱动电平 (DDL) 差异成正比。
彩色响应测试只能在搭载了 I-Guard™ 传感器和 SteadyColor™ 技术的 Barco 彩色显示器上执行。
参数：
容许误差 ：如果测量值超过了配置的临界值百分比，则测试将返回负面结果。 （默认值：15%）
sRGB 亮度响应测试
sRGB 亮度响应测试验证了测得的灰度亮度响应函数是否符合 sRGB 响应函数。
参数：
允许误差 ：定义最大偏差，表示为测量亮度与标准 sRGB 曲线的百分比（%）。 （默认值：10%）
传感器 ：选择 内部（如果可用）*和*外部。 （默认值：内部）
注解
此 QA 测试仅适用于为 sRGB 亮度响应功能校准的显示器。
Gamma 亮度响应测试
Gamma 亮度响应测试可验证显示器灰度亮度响应功能与定义的伽马响应功能的一致性。
参数：
Gamma ：定义 Gamma 斜率（可能值：1.8、2.0、2.2、2.4。 默认值：2.2）
容错度 ：定义最大偏差，表示为测量亮度与定义的 Gamma 曲线的百分比 (%)。 （默认值：15%）
传感器 ：选择 内部（如果可用）*和*外部。 （默认值：内部）
自定义亮度响应测试
自定义 Gamma 亮度响应测试可验证显示器灰度亮度响应功能与自定义响应功能的一致性。
参数：
名称 ：自定义亮度响应功能的任意名称。
曲线 ：定义自定义斜率。
容错度 ：定义最大偏差，表示为测量亮度与定义的自定义曲线的百分比 (%)。 （默认值：15%）
传感器 ：选择 内部（如果可用）*和*外部。 （默认值：内部）
注解
自定义亮度响应功能的文件格式（*.gam 文件）需要遵循 custom file specification 中指定的语法。
sRGB 色彩空间测试
sRGB 色彩空间测试将验证显示是否符合 sRGB 色彩空间。 该测试测量 216 个不同 RGB 值的颜色，并计算与 sRGB 色彩空间规格的差异。 默认情况下，阈值设置为 dE2000 平均值 <= 2 且 dE2000 最大值 <= 5。
请注意，只有针对 sRGB 色域和 sRGB 亮度响应对显示器进行了校准，此测试才会成功。
亮度均匀度测试
亮度均匀度测试指导工作站用户对显示器上的 5 个区域进行测量，以测量整个显示器的均匀度。
参数：
视频级别 ：在哪个视频级别上进行测量。
允许误差 ：定义最大偏差，表示为测量亮度的百分比 (%)。
此测试需要一个外部传感器。 因此，只能以交互方式运行。
注解
亮度均匀度 QA 测试不适用于在独立模式下配置的代理。
最大亮度测试
最大亮度测试测量显示器的最大亮度（全白）。
参数：
最低亮度 ：所需的最低亮度级别。 如果显示器未达到该水平，则测试将失败。
传感器 ：选择 内部（如果可用）*和*外部。 （默认值：内部）
注解
最大亮度测试不适用于在独立模式下配置的代理。
亮度比测试
亮度比测试测量全白和全黑。 它检查它们的比率是否满足定义的阈值。
参数：
最小比例 ：所需的最低亮度比。 如果显示器未达到该比率，则测试将失败。
传感器 ：选择 内部（如果可用）*和*外部。 （默认值：内部）
注解
亮度比测试不适用于在独立模式下配置的代理。
ICC 合规性测试
ICC 合规性测试会根据实际安装的 ICC 配置文件（已安装在操作系统中）验证实际测量的色彩空间。 它测量 216 个不同 RGB 值的颜色，并计算与已安装的 ICC 配置文件的差异。
参数：
传感器 ：选择 内部（如果可用）*和*外部。 （默认值：内部）
无法定义此测试的阈值。 它们被固定为平均 dE2000 <= 2，最大 dE2000 <= 5。
DIN 6868-157（德国）
DIN 6868-157 测试将把 DIN 的 QAWeb 应用程序中的测试结果迁移到连接的 QAWeb 服务器。 这种迁移是定期执行的，以保持本地测试结果与 QAWeb 服务器同步。
这包括以下结果：
验收测试
半年期恒定测试
每日恒常性测试
注解
DIN 6868-157 测试不适用于在独立模式下配置的代理。
ONR 195240-20（奥地利）
ONR 测试执行 ONR 195240-20 规定。 在测试期间，连接到工作站的诊断显示器要接受测试。 使用外部亮度和照度传感器进行测试。
单个任务的结果可用：
验收测试
半年期恒定测试
只有通过验收测试后，才能进行恒定测试。
注解
ONR 测试不适用于在独立模式下配置的代理。
JESRA X-0093（日本）
JESRA X-0093 测试执行 JESRA X-0093 B-2024 法规。 在测试期间，连接到工作站的诊断显示器要接受测试。 测试是使用外部传感器进行的。
单个任务的结果可用：
验收测试
每年恒定测试
每日恒常性测试
只有通过验收测试后，才能进行恒定测试。
注解
JESRA X-0093 QA 测试不适用于在独立模式下配置的代理。
BAG Wegleitung R-08-06（瑞士）
BAG Wegleitung R-08-06 测试按照瑞士联邦卫生局对放射设备问题的相关规定进行。
单个任务的结果可用：
验收测试 —— 恒定性测试
每周目视检测
只有通过验收测试后，才能进行恒定测试。
注解
The BAG Wegleitung R-08-06 QA 测试不适用于在独立模式下配置的代理。
乳房 X 线摄影合规性测试
乳房 X 线摄影验收和恒定测试是 Barco’s recommendations on Quality Assurance for Barco Mammo Tomosynthesis Display Systems 的实施。
测试包括交互式验收测试和自动恒定测试。
只有通过验收测试后，才能进行恒定测试。
注解
乳房 X 线摄影 QA 测试不适用于在独立模式下配置的代理。
视觉测试
视觉测试是一种引导工作站用户通过一组测试图案的测试，每个测试图案都有许多需要回答的问题。 每个显示器显示图案和显示器。
视觉测试将从应进行测试的那一刻开始，可能会中断医生的工作流程。 测试可以多次推迟，但将在 10 次取消后强制执行。
视觉测试可以用 supported patterns 显示列表中的模式。
注解
视觉测试不适用于在独立模式下配置的代理。
IEC 62563-2
IEC 62563-2 标准规定了用于评估医疗图像显示器的性能标准和测试频率。 这可以是恒定测试，也可以是验收测试。
这是 IEC 62563-2:2021 标准的实现。
如何启用 IEC 62563-2 标准
您可以通过 QAWeb Enterprise 门户启用此标准。 在“管理”页面转到“我的组织”。 下面您可以找到可以激活的区域标准。 IEC 62563 就是其中之一。 您可以在这里激活或停用它。
设置测试
一旦 IEC 62563-2 标准实施完毕，您就可以设置测试。 您可以通过“QA”页面执行此操作。 前往“QA”选项卡。
您可以通过加号从下拉列表中选择“IEC 62563”。
选择您想要运行 IEC 62563-2 测试的预期用途并保存。
IEC 62563-2 标准定义了 4 个显示类别：类别 I-A、I-B、II 和 III。 QAWeb Enterprise 将根据每个显示器的用途及其亮度响应校准设置自动选择其类别。
如果亮度响应功能不是 DICOM GSDF → 显示类别 III
如果使用的是乳房 X 线摄影或乳房断层摄影 → 显示 I-A 类
如果使用情况正在审查 → 显示类别 II
对于所有其他用途：普通放射学、病理学、牙科→显示类别 I-B
保存首次设置后，仍可通过铅笔符号对其进行调整。 根据资助标准，IEC 验收和 IEC 恒定性的默认设置分别为“一次”和“半年”。
这些计划可以手动更改为自定义设置。 您还可以随时从代理用户界面“运行任务”。
在自定义设置时，可能会弹出以下信息：“代理未更新到当前政策”。 在这种情况下，取消任何正在运行的任务并重新加载策略，单击 IEC 验收或 IEC 恒定性。
执行测试
通过系统托盘中的任务图标，您可以单击以手动启动校准、IEC 验收和 IEC 恒定。
IEC 验收测试
以操作员的身份输入您的姓名/姓名首字母，开始视觉测试。
系统会弹出一组问题，您可以通过竖起大拇指图标或大拇指向下图标进行评价。 新集合将陆续开始。
当问题集完成后，您可以点击“开始测量”。 需要使用外部传感器来测量中心和 4 个角。 测试将显示您需要测量哪个角。 可以使用 Barco LCD 传感器（或者 LXcan 或 RaySafe 传感器）。 如果没有这样的传感器，可以运行测试并在每个测量点手动输入。
测量过程结束后，您将获得所有视觉测试、中心测量和空间测量的结果摘要。 按下绿色的“保存”按钮即可关闭该摘要。
刷新 QAWeb Enterprise 门户上的工作站页面后，结果将变得可见。 如果汇总结果呈阳性，则无需进一步跟进。 如果汇总结果包含一些红叉，则需要采取行动，并设置新的测试。
IEC 恒定测试
只有通过验收测试后才能进行恒定测试。
以操作员的身份输入您的姓名/姓名首字母，开始视觉测试。
系统会弹出一组问题，您可以通过竖起大拇指图标或大拇指向下图标进行评价。 新集合将陆续开始。 测试模式和问题与验收测试相同。
当问题集完成后，您可以点击“开始测量”。 如果所有显示器都有内部传感器，则将使用内部传感器。
测量过程结束后，您将收到一份所有视觉测试和中心测量结果的汇总表。 不包括空间测量；此恒定测试不需要空间测量。
按下绿色的“保存”按钮即可关闭该摘要。
刷新 QAWeb Enterprise 门户上的工作站页面后，结果将变得可见。
如果汇总结果呈阳性，则无需进一步跟进。 如果汇总结果包含一些红叉，则需要采取行动，并设置新的测试。
可视化测试报告
您可以将显示、验收和恒定测试的测试报告可视化。 验收测试稍微长一些，因为它同时测量亮度和颜色。 恒定测试仅测量亮度，不测量颜色。 点击您在 QAWeb 企业门户网站客户端中测试的显示屏旁边的“页面”图标。
您可以在每一页的右下角找到一个“页面”图标。 通过单击此处，您可以将特定页面制作成 PDF。
