Tarefas e comportamento
Calibragem

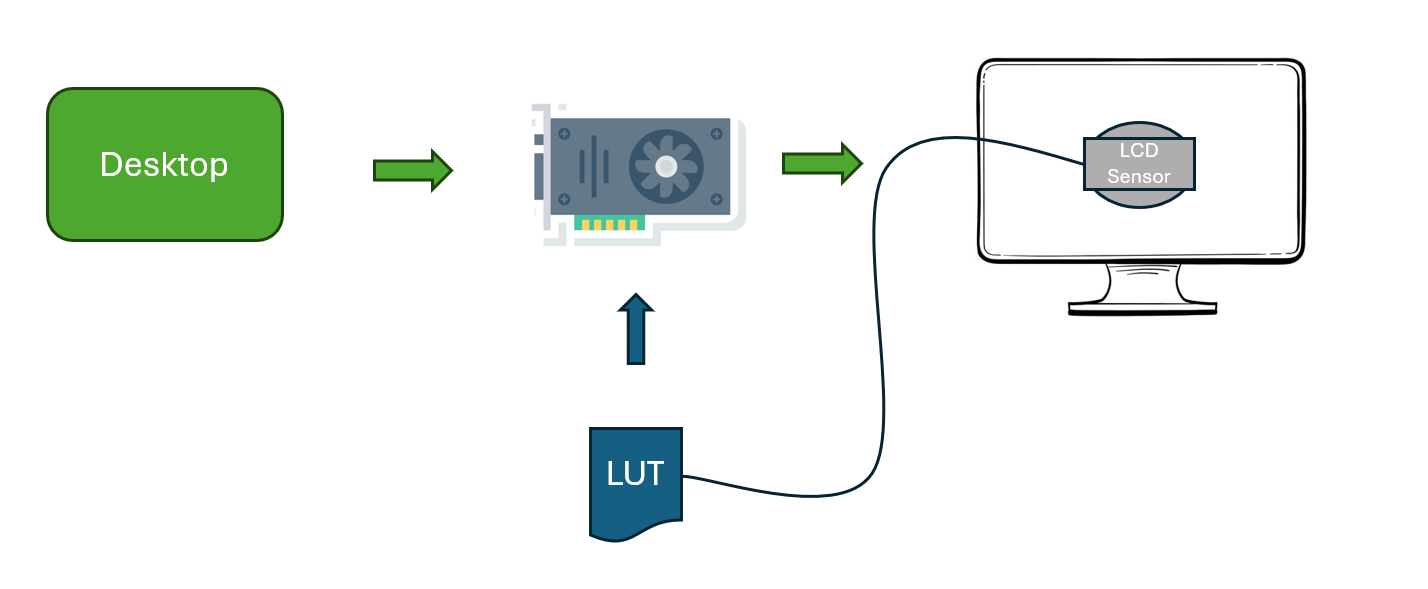

Durante a calibração do monitor, as características de luminância e cor do monitor são alinhadas conforme especificado na política para a correspondência mais próxima. Quando um monitor perde recursos para corresponder à política desejada, ele se moverá para um alvo que esteja o mais próximo possível. Ele não falhará na tarefa de calibragem.
Configurações de calibragem:
Gama de cores :
Nativo : use a gama de cores nativamente disponível para o monitor. (padrão)
sRGB : aplique a gama de cores sRGB predefinida.
Função de resposta de luminância :
DICOM GSDF : aplique a função do monitor de escala de cinza padrão, conforme definido no DICOM parte 14, de modo a obter uma linearidade perceptiva. (padrão)
sRGB : aplique uma função de resposta de luminância sRGB
Gama 1.8/2.0/2.2/2.4 : aplique uma função de resposta de luminância gamatizada
Personalizado : aplique uma função de resposta de luminância arbitrária.
O formato do arquivo (* .gam) da função de resposta de luminância personalizada precisa seguir a sintaxe abaixo. A primeira coluna descreve o componente de luminância. O segundo e o terceiro componentes descrevem o componente de cor, que são ignorados pelo aplicativo.
0 0 0
0.000434138 0.000434138 0.000434138
0.000868276 0.000868276 0.000868276
0.001302414 0.001302414 0.001302414
...
0.98989226 0.98989226 0.98989226
1 1 1
Nota
Alguns modelos de monitor não conseguem mostrar perfeitamente as luzes baixas ao usar gama 2.2 e gama 2.4 devido à natureza dessas curvas de gama. Os níveis de cinza mais baixos podem ser mostrados um pouco claros demais para alguns modelos de tela.
Luminância do ponto branco :
Predefinido /** Recomendado** : o padrão definido pela Barco para o modelo de monitor específico será aplicado. (padrão: Recomendado)
cd/m² : permite escolher um valor de luminância branca personalizado entre 100 e 2000 cd/m². Se o monitor não puder atingir esse alvo, ele aplicará o valor compatível mais próximo.
Luminância do ponto preto :
Predefinido /** Recomendado** : um padrão definido pela Barco para o tipo específico de monitor que usa o ponto preto nativo do painel do monitor. (padrão: Recomendado)
cd/m² : permite escolher um valor de luminância de preto personalizado entre 0,01 e 10 cd/m²
Cromaticidade de ponto branco :
Predefinido :
Recomendado : o padrão definido pela Barco para o modelo de monitor específico. (padrão)
Base azul : simula a temperatura de cor de filme de base azul.
Base clara : simula a temperatura de cor de filme de base clara.
D65 / D75 : corresponde aproximadamente a uma temperatura de cor de 6500 ou 7500 Kelvin.
Branco nativo : a temperatura de cor nativa sem alterações do painel LCD.
Kelvin : permite escolher um valor de cromaticidade de ponto branco personalizado entre 4.000 e 10.000 K.
xy : permite escolher um valor de cromaticidade de ponto branco personalizado definido em coordenadas xy.
SteadyColor : a tecnologia SteadyColor™ da Barco foi criada para atingir consistência e linearidade perceptiva na exibição de imagens coloridas. Com vários sensores internos, os parâmetros de exibição são constantemente monitorados e ajustados para garantir que a diferença de percepção entre as cores seja proporcional à diferença do seu nível de direção digital (DDL). Essa configuração controla como SteadyColor é aplicado ao monitor:
Padrão : calibra o sistema de monitor para atender ao DICOM GSDF e garante uma distribuição perceptivamente linear e consistente de matizes de cor. (padrão)
Completo : estende a linearização perceptiva padrão para distribuir igualmente cores saturadas e não saturadas.
Desligado : desativa o SteadyColor.
Observe que a configuração SteadyColor só é eficaz em sistemas de monitor Barco selecionados compatíveis com a tecnologia SteadyColor. Para todos os outros sistemas de monitor, essa configuração será ignorada.
A calibragem de um monitor incluirá a geração de um perfil ICC se ele for compatível com a tecnologia SteadyColor da Barco. O perfil ICC é registrado no sistema operacional.
Teste de resposta de luminância DICOM GSDF (LRT)
O teste de resposta de luminância DICOM GSDF (LRT) verifica se a função de resposta de luminância da escala de cinza medida está em conformidade com a função de resposta de luminância DICOM GSDF. Isso é feito medindo a luminância (em cd/m²) em 18 níveis de acionamento digital (DDL) e calculando o desvio da curva padrão. A luz ambiente refletida é levada em consideração.
Parâmetros:
Sensor : escolha entre Interno (se disponível) e Externo. (padrão: Interno)
Tolerância de erros : define o desvio máximo, expresso como uma porcentagem (%) da luminância medida em relação à curva DICOM padrão. Se pelo menos uma das medições exceder a tolerância de erros, o teste falhará. (padrão: 15%)
Nota
Este teste de GQ é aplicável apenas para monitores calibrados para a função de resposta de luminância DICOM GSDF.
Teste de resposta SteadyColor
O teste SteadyColor mede a resposta de cor do seu monitor e verifica se a diferença perceptual entre as cores é proporcional à diferença do seu Digital Driving Level (DDL).
O teste de resposta de cor só pode ser executado em monitores coloridos Barco com um sensor I-Guard™ e tecnologia SteadyColor™.
Parâmetros:
Tolerância de erros : o teste apresentará um resultado negativo se as medições excederem a porcentagem de limite configurada. (padrão: 15%)
Teste de resposta de luminância sRGB
O teste de resposta de luminância sRGB verifica se a função de resposta de luminância de escala de cinza medida está em conformidade com a função de resposta sRGB.
Parâmetros:
Tolerância de erros : define o desvio máximo, expresso como uma porcentagem (%) da luminância medida em relação à curva sRGB padrão. (padrão: 10%)
Sensor : escolha entre Interno (se disponível) e Externo. (padrão: Interno)
Nota
Este teste de GQ é aplicável apenas para monitores calibrados para uma função de resposta de luminância sRGB.
Teste de resposta de luminância Gama
O teste de resposta de luminância gama verifica a conformidade da função de resposta de luminância em escala de cinza do monitor com a função de resposta de gama definida.
Parâmetros:
Gama : define a inclinação gama (possibilidades: 1.8, 2.0, 2.2, 2.4. Padrão: 2.2)
Tolerância de erros : define o desvio máximo, expresso como uma porcentagem (%) da luminância medida em relação à curva gama definida. (padrão: 15%)
Sensor : escolha entre Interno (se disponível) e Externo. (padrão: Interno)
Teste de resposta de luminância personalizada
O teste de resposta de luminância personalizada verifica a conformidade da função de resposta de luminância em escala de cinza do monitor com a função de resposta personalizada.
Parâmetros:
Nome : nome arbitrário da função de resposta de luminância personalizada.
Curva : define a inclinação personalizada.
Tolerância de erros : define o desvio máximo, expresso como uma porcentagem (%) da luminância medida em relação à curva gama personalizada. (padrão: 15%)
Sensor : escolha entre Interno (se disponível) e Externo. (padrão: Interno)
Nota
O formato do arquivo (*.arquivos .gam) da função de resposta de luminância personalizada precisa seguir a sintaxe especificada em custom file specification.
Teste de espaço de cor sRGB
O teste de espaço de cores sRGB verifica se o monitor está em conformidade com o espaço de cores sRGB. Ele mede a cor de 216 valores RGB diferentes e calcula a diferença com a especificação do espaço de cor sRGB. Por padrão, os limites são definidos como dE2000 médio <= 2 e dE2000 máximo <= 5.
Observe que este teste só será bem-sucedido se o monitor estiver calibrado para uma gama de cores sRGB e uma resposta de luminância sRGB.
Teste de uniformidade de luminância
O teste de uniformidade de luminância orienta o usuário da estação de trabalho através da medição de 5 regiões na tela para medir a uniformidade na tela.
Parâmetros:
Nível de vídeo : em qual nível de vídeo as medições são realizadas.
Tolerância de erros : define o desvio máximo, expresso por uma porcentagem (%) da luminância medida em relação à luminância medida.
Este teste requer um sensor externo. Dessa forma, isso só pode ser executado de modo interativa.
Nota
Os testes de GQ de uniformidade de luminância não estão disponíveis para agentes configurados no modo autônomo.
Teste de luminância máxima
O teste de luminância máxima mede a luminância máxima (branco total) da tela.
Parâmetros:
Luminância mínima : nível mínimo de luminância necessário. O teste falhará se o nível não for atingido pelo monitor.
Sensor : escolha entre Interno (se disponível) e Externo. (padrão: Interno)
Nota
O teste de luminância máxima não está disponível para agentes configurados no modo autônomo.
Teste de relação de luminância
O teste de relação de luminância mede branco e preto por completo. Ele verifica se sua relação atende a um limite definido.
Parâmetros:
Relação mínima : relação de luminância mínima necessária. O teste falhará se a relação não for atingida pelo monitor.
Sensor : escolha entre Interno (se disponível) e Externo. (padrão: Interno)
Nota
O teste de relação de luminância não está disponível para agentes configurados no modo autônomo.
Teste de conformidade ICC
O teste de conformidade ICC verifica o espaço de cores real medido em comparação ao perfil ICC instalado atualmente (instalado no sistema operacional). Ele mede a cor de 216 valores RGB diferentes e calcula a diferença com o perfil ICC instalado.
Parâmetros:
Sensor : escolha entre Interno (se disponível) e Externo. (padrão: Interno)
Não é possível definir limites para este teste. Eles são fixados em um dE2000 médio <= 2 e um dE2000 máximo <= 5.
DIN 6868-157 (Alemanha)
Os testes DIN 6868-157 irão migrar os resultados dos testes feitos no QAWeb para aplicação DIN para o servidor QAWeb conectado. Essa migração é realizada periodicamente para manter os resultados dos testes locais sincronizados com o servidor QAWeb.
Isso inclui resultados do:
Teste de aceitação
Teste de constância semestral
Teste diário de constância
Nota
Os testes DIN 6868-157 não estão disponíveis para agentes configurados no modo autônomo.
ONR 195240-20 (Áustria)
Os testes ONR 6868 implementam o regulamento ONR 195240-20. Durante o teste, as telas de diagnóstico conectadas à estação de trabalho são sujeitas a testes. Os testes são conduzidos usando um sensor externo de luminância e iluminância.
Os resultados das tarefas individuais estão disponíveis:
Teste de aceitação
Teste de constância semestral
O teste de constância só pode ser executado quando o teste de aceitação tiver obtido êxito.
Nota
Os testes ONR não estão disponíveis para agentes configurados no modo autônomo.
JESRA X-0093 (Japão)
Os testes JESRA X-0093 implementam o regulamento JESRA X-0093 B-2024. Durante o teste, as telas de diagnóstico conectadas à estação de trabalho são sujeitas a testes. Os testes são conduzidos usando um sensor externo.
Os resultados das tarefas individuais estão disponíveis:
Teste de aceitação
Teste de constância anual
Teste diário de constância
Os testes de constância só podem ser executados quando o teste de aceitação tiver obtido êxito.
Nota
Os testes de GQ JESRA X-0093 não estão disponíveis para agentes configurados no modo autônomo.
BAG Wegleitung R-08-06 (Suíça)
Os testes BAG Wegleitung R-08-06 implementam o regulamento referente a questões de equipamentos de radiologia do Bundesamt für Gesundheit BAG, na Suíça.
Os resultados das tarefas individuais estão disponíveis:
Teste de aceitação - Teste de constância
Teste visual semanal
O teste de constância só pode ser executado quando o teste de aceitação tiver obtido êxito.
Nota
Os testes de GQ BAG Wegleitung R-08-06 não estão disponíveis para agentes configurados no modo autônomo.
Testes de conformidade de mamografia
Os testes de aceitação e constância do Mammo são uma implementação de Barco’s recommendations on Quality Assurance for Barco Mammo Tomosynthesis Display Systems.
Os testes incluem um teste de aceitação interativo e um teste de constância automatizado.
O teste de constância só pode ser executado quando o teste de aceitação tiver obtido êxito.
Nota
Os testes de GQ de mamografia não estão disponíveis para agentes configurados no modo autônomo.
Teste visual
O teste visual é um teste que orienta o usuário da estação de trabalho por meio de um conjunto de padrões de teste, cada um com uma série de perguntas que precisam ser respondidas. Padrões e monitores são mostrados por monitor.
O teste visual começará no momento em que o teste for devido, possivelmente interrompendo o fluxo de trabalho do médico. O teste pode ser adiado várias vezes, mas será executado após 10 cancelamentos.
O teste visual pode mostrar padrões da lista com supported patterns.
Nota
O teste visual não está disponível para agentes configurados no modo autônomo.
IEC 62563-2
O padrão IEC 62563-2 estabelece os critérios de desempenho e frequência de testes para avaliar telas de imagens médicas. Este pode ser um teste de constância ou um teste de aceitação.
Esta é uma implementação do padrão IEC 62563-2:2021.
Como habilitar o padrão IEC 62563-2
Você pode habilitar esse padrão por meio do portal QAWeb Enterprise. Na página ‘Administração’, vá para ‘Minha Organização’. Abaixo você encontra os padrões regionais que podem ser ativados. A IEC 62563 é uma delas. Você pode ativar ou desativar isso aqui.
Defina os testes
Depois que o padrão IEC 62563-2 tiver sido implementado, você poderá definir os testes. Você pode fazer isso através da página ‘QA’. Vá para a aba “QA”.
Por meio do sinal de mais, você pode selecionar “IEC 62563” em uma lista suspensa.
Selecione para quais usos você deseja executar os testes IEC 62563-2 e salve.
A norma IEC 62563-2 define 4 categorias de exibição: categorias I-A, I-B, II e III. O QAWeb Enterprise selecionará automaticamente a categoria de cada tela com base em seu uso e na configuração de calibragem de resposta de luminância.
Se a função de resposta de luminância não for DICOM GSDF → categoria de tela III
Se o uso for Mamografia ou Tomossíntese de mama → categoria de tela I-A
Se o uso for revisão → categoria de tela II
Para todos os outros usos: Radiologia geral, Patologia, Odontologia → exibir categoria I-B
Depois de salvar suas primeiras configurações, elas ainda poderão ser adaptadas por meio dos ícones de lápis. As configurações padrão para Aceitação da IEC e Constância da IEC são “uma vez” e “semestral”, com base em critérios estabelecidos.
Essas programações podem ser alteradas manualmente para uma configuração personalizada. Você também pode “Executar tarefa” a qualquer momento na interface do agente.
Ao personalizar as configurações, esta mensagem pode aparecer: “O agente não está atualizado com a política atual”. Nesse caso, cancele quaisquer tarefas em execução e recarregue a política, clique em Aceitação da IEC ou Constância da IEC.
Executar os testes
Por meio do ícone de tarefas na bandeja do sistema, você pode clicar para iniciar a calibragem, a aceitação da IEC e a constância da IEC manualmente.
Teste de aceitação IEC
Digite seu nome/iniciais como operador para iniciar o teste visual.
Um conjunto de perguntas aparecerá, e você poderá avaliá-las de forma positiva ou negativa. Novos conjuntos começarão um após o outro.
Quando os conjuntos de perguntas estiverem concluídos, você pode clicar em “iniciar medição”. É necessário usar um sensor externo para medir o centro e os 4 cantos. O teste indicará qual canto você precisa medir. Sensores LCD da Barco (ou um sensor LXcan ou RaySafe) podem ser usados. Se você não tiver esse sensor, você pode executar o teste e inserir manualmente em cada ponto de medição.
Após o processo de medição, você receberá um resumo dos resultados de todos os testes visuais, medições centrais e medições espaciais. Você pode fechar este resumo pressionando o botão verde “salvar”.
Após atualizar a página da estação de trabalho no portal QAWeb Enterprise, os resultados ficarão visíveis. Se o resultado do resumo for positivo, não será necessário nenhum acompanhamento adicional. Se o resultado do resumo contiver algumas cruzes vermelhas, serão necessárias ações específicas e um novo teste terá que ser definido.
Teste de constância IEC
O teste de constância só é habilitado após passar no teste de aceitação.
Digite seu nome/iniciais como operador para iniciar o teste visual.
Um conjunto de perguntas aparecerá, e você poderá avaliá-las de forma positiva ou negativa. Novos conjuntos começarão um após o outro. Os padrões do teste e as questões são os mesmos do teste de aceitação.
Quando os conjuntos de perguntas estiverem concluídos, você pode clicar em “iniciar medição”. Caso todos os displays tenham um sensor interno, os sensores internos serão utilizados.
Após o processo de medição, você receberá um resumo dos resultados de todos os testes visuais e medições do centro. As medições espaciais não estão incluídas; as medições espaciais não são necessárias para este teste de constância.
Você pode fechar este resumo pressionando o botão verde “salvar”.
Após atualizar a página da estação de trabalho no portal QAWeb Enterprise, os resultados ficarão visíveis.
Se o resultado do resumo for positivo, não será necessário nenhum acompanhamento adicional. Se o resultado do resumo contiver algumas cruzes vermelhas, serão necessárias ações específicas e um novo teste terá que ser definido.
Visualizar um relatório de teste
Você pode visualizar um relatório do teste que você fez para uma tela, para um teste de aceitação, bem como para um teste de constância. O teste de aceitação é um pouco mais longo, pois mede tanto a luminância quanto a cor. O teste de constância mede apenas a luminância e não a cor. Clique no ícone “página” ao lado da tela que você testou no cliente Web do portal do QAWeb Enterprise.
No canto inferior direito de cada página, você encontrará um ícone de “página”. Ao clicar aqui, você pode criar um PDF a partir da página específica.
