Задачи и действия
Калибровка

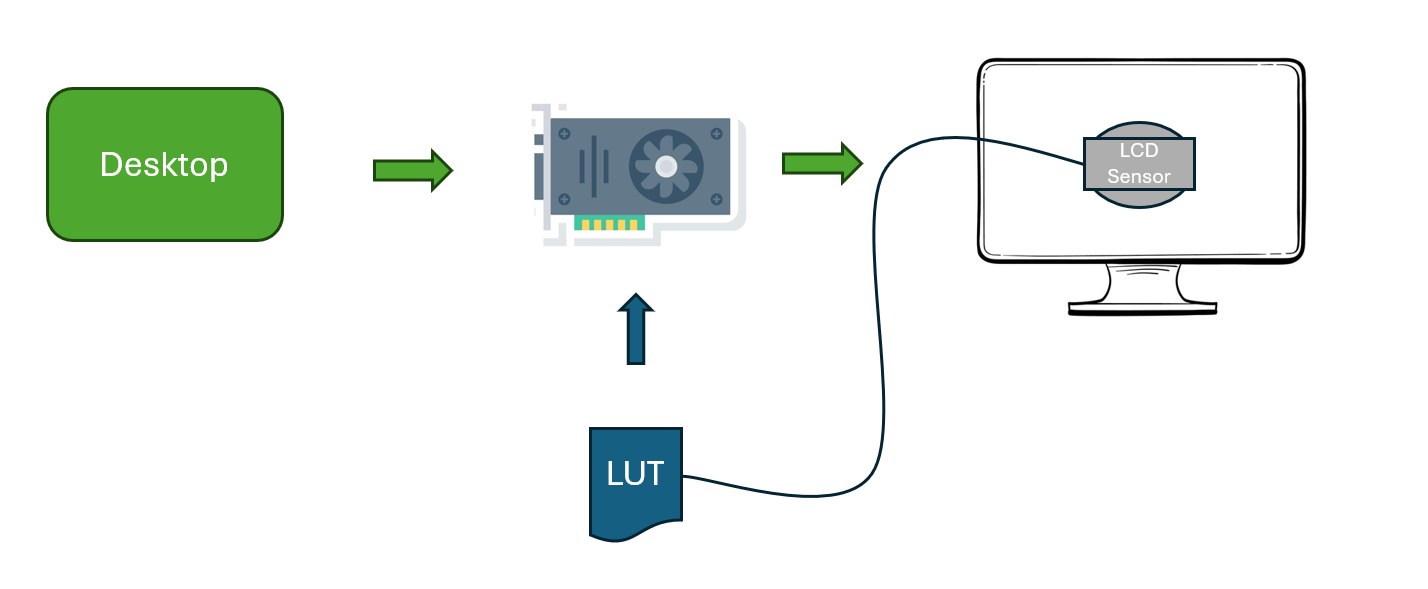

В процессе калибровки монитора его характеристики яркости и цвета калибруются в соответствии с политикой до ближайшего совпадения. Если у монитора недостаточно функций для соответствия желаемой политике, он будет настроен максимально близко к требуемому значению. Задача калибровки не будет завершена ошибкой.
Настройки калибровки:
Гамма :
Исходный : используется исходная цветовая гамма монитора. (по умолчанию)
sRGB : применяется предустановленная цветовая гамма sRGB.
Зависимость чувствительности от яркости :
DICOM GSDF : применяется функция отображения стандартной шкалы оттенков серого (Greyscale Standard Display Function), как определено в части 14 DICOM, для обеспечения перцептивной линеарности. (по умолчанию)
sRGB : применяется зависимость чувствительности от яркости sRGB
Гамма 1.8/2.0/2.2/2.4 : применяется зависимость чувствительности от яркости гаммы
Другой : применяется пользовательская зависимость чувствительности от яркости.
Формат файла (файлы * .gam) пользовательской зависимости чувствительности от яркости должен использовать следующий синтаксис. Первый столбец описывает компонент яркости. Второй и третий столбцы описывают компонент цвета (игнорируется приложением).
0 0 0
0.000434138 0.000434138 0.000434138
0.000868276 0.000868276 0.000868276
0.001302414 0.001302414 0.001302414
...
0.98989226 0.98989226 0.98989226
1 1 1
Примечание
Некоторые модели мониторов не могут идеально отображать слабое освещение при использовании Гамма 2.2 и Гамма 2.4 из-за особенностей этих кривых гаммы. На некоторых моделях мониторов самые низкие уровни серого могут отображаться слишком ярко.
Яркость в точке белого :
Предустановка /** Рекомендуется** : применяются стандартные значения Barco для определенных моделей мониторов. (по умолчанию: Рекомендуется)
cd/m² : можно выбрать собственное значение яркости белого в диапазоне от 100 до 2000 кд/м². Если заданное значение для монитора недоступно, будет применено ближайшее поддерживаемое.
Яркость в точке черного :
Предустановка /** Рекомендуется** : применяется стандартное значение Barco для определенного типа монитора, на котором используется исходная точка черного панели монитора. (по умолчанию: Рекомендуется)
cd/m² : можно выбрать собственное значение яркости черного в диапазоне от 0,01 до 10 кд/м²
Хроматичность точки белого :
Предустановка :
Рекомендуется : стандартное значение Barco для определенной модели монитора. (по умолчанию)
Bluebase : имитация цветовой температуры пленки с основой голубого цвета.
Clearbase : имитация цветовой температуры пленки с прозрачной основой.
D65/D75 : приблизительно соответствует цветовой температуре 6500 или 7500 Кельвинов.
Естественный белый : собственная, неизмененная цветовая температура панели ЖКД.
Кельвин : можно выбрать собственное значение хроматичности точки белого в диапазоне от 4000 до 10 000 K.
xy : можно выбрать собственное значение хроматичности точки белого в системе координат xy.
SteadyColor : технология Barco SteadyColor™ создана для получения однородности и перцептивной линеарности при отображении цветных изображений. Благодаря множеству внутренних датчиков параметры монитора постоянно контролируются и регулируются, чтобы перцептуальное отличие между цветами было пропорционально отличию в уровне цифрового преобразования (DDL). Параметр используется для регулировки применения технологии SteadyColor к монитору:
Стандартное : система монитора калибруется в соответствии со стандартом DICOM GSDF и обеспечивается равномерное, перцептуально линейное распределение оттенков цвета. (по умолчанию)
Полное : стандартная перцептуальная линеаризация расширена для равномерного распределения насыщенных и ненасыщенных цветов.
Выкл. : функция SteadyColor отключена.
Обратите внимание, что параметр SteadyColor действует только на некоторых мониторах Barco, которые поддерживают технологию SteadyColor. На всех остальных мониторах он будет проигнорирован.
Если монитор поддерживает технологию Barco SteadyColor, при его калибровке будет создан профиль ICC. Профиль ICC прописывается в реестре операционной системы.
Проверка чувствительности к яркости DICOM GSDF (LRT)
Проверка чувствительности к яркости DICOM GSDF (LRT) проводится для подтверждения того, что измеренная зависимость чувствительности от яркости по шкале серого соответствует чувствительности к яркости DICOM GSDF. Для этого измеряется яркость (в кд/м²) при 18 уровнях цифрового преобразования (DDL) и рассчитывается отклонение от стандартной кривой. Учитывается отраженное окружающее освещение.
Параметры:
Датчик. Выберите Внутренний (если доступен) или Внешний. (по умолчанию: Внутренний)
Отказоустойчивость. Определяет максимальное отклонение, выраженное как процентное отношение (%) измеренной яркости к стандартной кривой DICOM. Если хотя бы одно измерение превышает значение отказоустойчивости, тест пройден не будет. (по умолчанию: 15%)
Примечание
Этот тест для контроля качества подходит только для мониторов, откалиброванных на зависимость чувствительности от яркости DICOM GSDF.
Проверка на чувствительность SteadyColor
При проверке SteadyColor измеряется цветовая чувствительность монитора и проверяется, чтобы перцептуальное отличие между цветами было пропорционально отличию в уровне цифрового преобразования (DDL).
Проверку на цветовую чувствительность можно выполнить только на цветных мониторах Barco с датчиком I-Guard™ и поддержкой технологии SteadyColor™.
Параметры:
Отказоустойчивость. Результат этого теста будет отрицательным, если измерения превысят заданное пороговое процентное отношение. (по умолчанию: 15%)
Проверка чувствительности к яркости sRGB
Проверка чувствительности к яркости sRGB проводится для подтверждения того, что измеренная зависимость чувствительности от яркости по шкале серого соответствует чувствительности к яркости sRGB.
Параметры:
Отказоустойчивость. Определяет максимальное отклонение, выраженное как процентное отношение (%) измеренной яркости к стандартной кривой sRGB. (по умолчанию: 10%)
Датчик. Выберите Внутренний (если доступен) или Внешний. (по умолчанию: Внутренний)
Примечание
Этот тест для контроля качества подходит только для мониторов, откалиброванных на зависимость чувствительности от яркости sRGB.
Проверка на чувствительность к яркости гаммы
Проверка на чувствительность к яркости гаммы проводится для подтверждения того, что зависимость чувствительности от яркости по шкале серого для монитора соответствует заданной зависимости чувствительности от яркости гаммы.
Параметры:
Гамма : задает уклон гаммы (возможные значения: 1.8, 2.0, 2.2, 2.4. Значение по умолчанию: 2.2)
Отказоустойчивость. Определяет максимальное отклонение, выраженное как процентное отношение (%) измеренной яркости к заданной кривой гаммы. (по умолчанию: 15%)
Датчик. Выберите Внутренний (если доступен) или Внешний. (по умолчанию: Внутренний)
Проверка на настраиваемую чувствительность к яркости
Проверка на настраиваемую чувствительность к яркости проводится для подтверждения того, что зависимость чувствительности от яркости по шкале серого для монитора соответствует настраиваемой чувствительности.
Параметры:
Имя : произвольное имя настраиваемой чувствительности к яркости.
Кривая : задает пользовательский уклон.
Отказоустойчивость. Определяет максимальное отклонение, выраженное как процентное отношение (%) измеренной яркости к заданной пользовательской кривой. (по умолчанию: 15%)
Датчик. Выберите Внутренний (если доступен) или Внешний. (по умолчанию: Внутренний)
Примечание
Формат файла (*.gam) пользовательской зависимости чувствительности от яркости должен использовать синтаксис, указанный в custom file specification.
Проверка цветового пространства sRGB
Проверка цветового пространства sRGB проводится для подтверждения того, что монитор соответствует цветовому пространству sRGB. Измеряется цвет 216 различных значений RGB и вычисляется отличие от спецификации цветового пространства sRGB. По умолчанию установлены следующие пороги: среднее значение dE2000 <= 2 и максимальное значение dE2000 <= 5.
Обратите внимание, что этот тест будет пройден, только если монитор калиброван для цветовой гаммы sRGB и для чувствительности к яркости sRGB.
Проверка однородности яркости
Проверка однородности яркости помогает пользователю рабочей станции выполнить измерение в 5 областях монитора для определения однородности по всей его площади.
Параметры:
Уровень видео : уровень видео, на котором проводятся измерения.
Отказоустойчивость : определяет максимальное отклонение, выраженное как процентное отношение (%) измеренной яркости.
Для этой проверки требуется внешний датчик. По сути эта проверка может быть запущена только в интерактивном режиме.
Примечание
Проверки однородности яркости для контроля качества недоступны для агентов, настроенных в автономном режиме.
Проверка максимальной яркости
Проверка максимальной яркости измеряет максимальную яркость монитора (полный белый цвет).
Параметры:
Минимальная яркость : минимально требуемый уровень яркости. Если монитор не может обеспечить этот уровень, проверка пройдена не будет.
Датчик. Выберите Внутренний (если доступен) или Внешний. (по умолчанию: Внутренний)
Примечание
Проверка максимальной яркости недоступна для агентов, настроенных в автономном режиме.
Проверка коэффициента яркости
Проверка коэффициента яркости измеряет полный белый и полный черный цвета. Позволяет проверить, соответствует ли соотношение этих цветов определенному порогу.
Параметры:
Минимальное соотношение : минимально требуемый коэффициент яркости. Если монитор не может обеспечить это соотношение, проверка пройдена не будет.
Датчик. Выберите Внутренний (если доступен) или Внешний. (по умолчанию: Внутренний)
Примечание
Проверка коэффициента яркости недоступна для агентов, настроенных в автономном режиме.
DIN 6868-157 (Германия)
Проверки DIN 6868-157 позволяют перенести результаты проверок, выполненных в приложении QAWeb for DIN, на подключенный сервер QAWeb. Такой перенос выполняется с определенной периодичностью для синхронизации результатов локальных проверок с сервером QAWeb.
В него включены результаты следующих проверок:
Приемочные испытания
Полугодовая проверка констант
Ежедневная проверка констант
Примечание
Проверки DIN 6868-157 недоступны для агентов, настроенных в автономном режиме.
ONR 195240-20 (Австрия)
Проверки по стандарту ONR реализуют предписания стандарта ONR 195240-20. Во время проверки тестируются диагностические дисплеи, подключенные к рабочей станции. Проверки проводятся с использованием внешнего датчика яркости и освещенности.
Доступные результаты отдельных заданий:
Приемочные испытания
Полугодовая проверка констант
Проверка констант может быть выполнена только после прохождения приемочных испытаний.
Примечание
Проверки ONR недоступны для агентов, настроенных в автономном режиме.
JESRA X-0093 (Япония)
Проверки JESRA X-0093 применяют правила JESRA X-0093 B-2017. Во время проверки тестируются диагностические дисплеи, подключенные к рабочей станции. Тесты проводятся с использованием внешнего датчика.
Доступные результаты отдельных заданий:
Приемочные испытания
Годовая проверка констант
Ежедневная проверка констант
Проверки констант могут быть выполнены только после прохождения приемочных испытаний.
Примечание
Проверки QA JESRA X-0093 недоступны для агентов, настроенных в автономном режиме.
BAG Wegleitung R-08-06 (Швейцария)
Тесты BAG Wegleitung R-08-06 соответствуют нормативным требованиям, предъявляемым к радиологическому оборудованию федеральным ведомством в Швейцарии Bundesamt für Gesundheit (BAG).
Доступные результаты отдельных заданий:
Приемочные испытания — проверка констант
Еженедельная визуальная проверка
Проверка констант может быть выполнена только после прохождения приемочных испытаний.
Примечание
Тесты для проверки качества BAG R-08-06 недоступны для агентов, настроенных в автономном режиме.
Проверки соответствия для маммографии
Приемочные испытания маммографии и проверка констант маммографии — это реализация Barco’s recommendations on Quality Assurance for Barco Mammo Tomosynthesis Display Systems.
Проверки включают интерактивные приемочные испытания и автоматическую проверку констант.
Проверка констант может быть выполнена только после прохождения приемочных испытаний.
Примечание
Тесты для проверки качества маммографии недоступны для агентов, настроенных в автономном режиме.
Визуальная проверка
Визуальная проверка — это проверка, в ходе которой для пользователя рабочей станции включаются несколько демонстрационных режимов, каждый из которых содержит ряд вопросов, на которые необходимо ответить. Шаблоны и мониторы отображаются для каждого монитора.
Визуальная проверка начинается в заданный момент, она может прерывать работу врачей. Эту проверку можно откладывать несколько раз, однако после 10 попыток отмены она будет выполнена принудительно.
Визуальная проверка может показать шаблоны из списка с supported patterns.
Примечание
Визуальная проверка недоступна для агентов, настроенных в автономном режиме.
