Aufgaben und Verhalten
Kalibrierung
Bei der Kalibrierung des Monitors werden die Luminanz- und Farbeigenschaften des Monitors wie in der Richtlinie angegeben auf die bestmögliche Übereinstimmung abgeglichen. Wenn einem Monitor die Fähigkeiten fehlen, um der gewünschten Richtlinie zu entsprechen, wird er auf einen nächstbesten Sollwert umgestellt Die Kalibrierungsaufgabe wird nicht fehlschlagen.
Kalibrierungseinstellungen:
Gamut :
Nativ : Verwenden Sie den Farb-Gamut, wie er nativ für den Monitor verfügbar ist. (Standard)
sRGB : Den vordefinierten sRGB-Farbraum anwenden.
Leuchtdichte-Kennlinie-Funktion :
DICOM GSDF : Übernehmen Sie die Greyscale Standard Display Function (Graustufen-Standardmonitorfunktion), wie sie in DICOM Teil 14 definiert ist, um eine Wahrnehmungslinearität zu erzielen. (Standard)
sRGB : Eine sRGB-Luminanzantwort-Funktion anwenden
Gamma 1.8/2.0/2.2/2.4 : Eine gammatisierte Luminanzantwort-Funktion anwenden
Brauch : Eine beliebige Luminanzantwort-Funktion anwenden.
Das Dateiformat (* .gam-Dateien) der benutzerdefinierten Luminanzantwort-Funktion müssen der folgenden Syntax entsprechen. Die erste Spalte beschreibt die Luminanzkomponente. Die zweite und dritte Komponente beschreiben die Farbkomponente, die von der Anwendung ignoriert wird.
0 0 0
0.000434138 0.000434138 0.000434138
0.000868276 0.000868276 0.000868276
0.001302414 0.001302414 0.001302414
...
0.98989226 0.98989226 0.98989226
1 1 1
Bemerkung
Aufgrund der Art dieser Gammakurven sind einige Monitor-Modelle nicht in der Lage, die schwachen Lichter bei Verwendung von Gamma 2.2 und Gamma 2.4 perfekt darzustellen. Bei manchen Monitor-Modellen werden die niedrigsten Graustufen möglicherweise etwas zu hell dargestellt.
Weißpunktluminanz: :
Voreinst. /** Empfohlen** : Der von Barco definierte Standardwert für das jeweilige Monitormodell wird übernommen. (Standard: Empfohlen)
cd/m² : Sie können einen benutzerdefinierten Weißluminanzwert zwischen 100 und 2000 cd/m² auswählen. Wenn der Monitor diesen Sollwert nicht erreichen kann, wird der nächstgelegene unterstützte Wert verwendet.
Schwarzpunktluminanz :
Voreinst. /** Empfohlen** : Ein von Barco definierter Standardwert für den speziellen Monitortyp, der den nativen Schwarzpunkt des Anzeigebereichs verwendet. (Standard: Empfohlen)
cd/m² : Sie können einen benutzerdefinierten Schwarzluminanzwert zwischen 0,01 und 10 cd/m² auswählen.
Weißpunkt-Chromatizität: :
Voreinst. :
Empfohlen : Der von Barco definierte Standardwert für das jeweilige Monitormodell. (Standard)
Bluebase : Simuliert die Farbtemperatur von Bluebase-Filmen.
Clearbase : Simuliert die Farbtemperatur von Clearbase-Filmen.
D65 / D75 : Entspricht ungefähr einer Farbtemperatur von 6500 oder 7500 Kelvin.
Natives Weiß : Die ursprüngliche, nicht modifizierte Farbtemperatur des LCD-Displays.
Kelvin : Sie können einen benutzerdefinierten Weißpunkt-Chromatizitätswert zwischen 4000 und 10.000 K auswählen.
xy : Sie können einen benutzerdefinierten Weißpunkt-Chromatizitätswert auswählen, der in xy-Koordinaten definiert ist.
SteadyColor : Die SteadyColor™-Technologie von Barco wurde entwickelt, um Konsistenz und wahrnehmbare Linearität von Farbbildern bei dem Monitor zu erreichen. Mit mehreren internen Sensoren werden die Monitor-Parameter ständig überwacht und angepasst, um sicherzustellen, dass der wahrgenommene Unterschied zwischen den Farben proportional zu ihrem Unterschied im Digital Driving Level (DDL) ist. Diese Einstellung steuert, wie SteadyColor auf den Monitor angewendet wird:
Standard : Kalibriert das Monitorsystem entsprechend der DICOM GSDF und garantiert eine konsistente, wahrnehmungslineare Verteilung der Farbtöne. (Standard)
Voll : Erweitert die Standard-Wahrnehmungslinearisierung, um entsättigte und gesättigte Farben gleichmäßig zu verteilen.
Aus : Deaktiviert SteadyColor.
Beachten Sie, dass die SteadyColor-Einstellung nur auf ausgewählten Monitorsystemen von Barco wirksam ist, die die SteadyColor-Technologie unterstützen. Bei allen anderen Monitorsystemen wird diese Einstellung ignoriert.

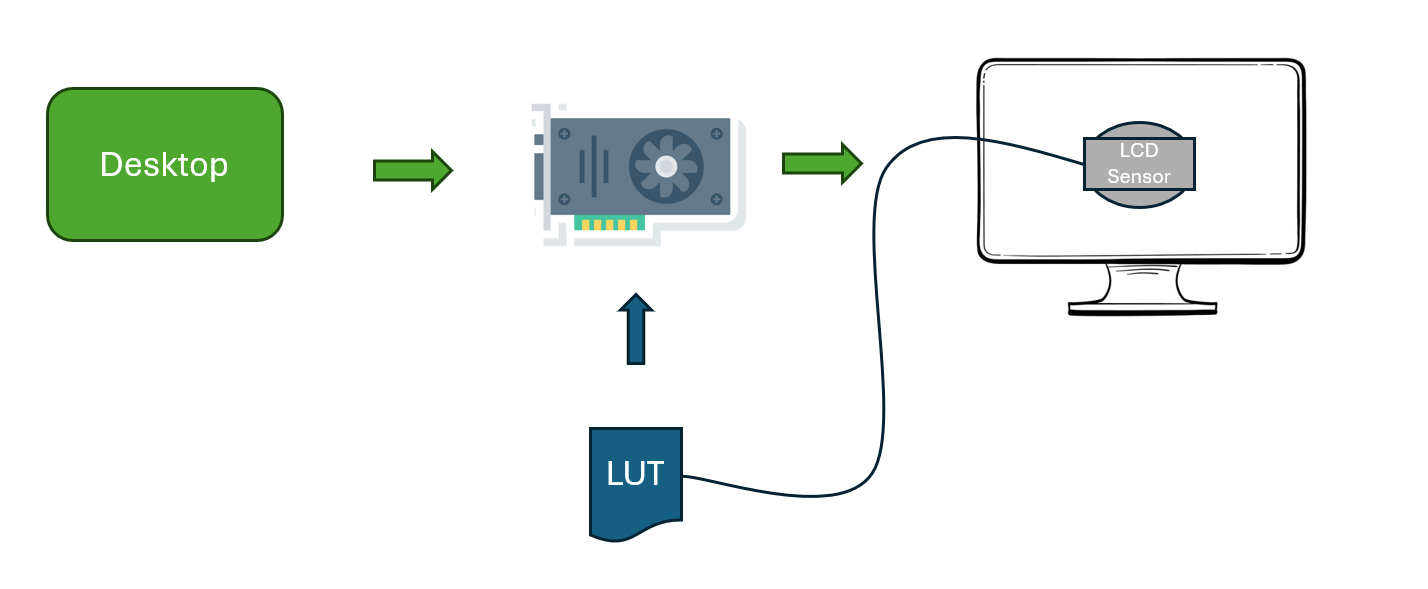

Die Kalibrierung eines Bildschirms umfasst die Erstellung eines ICC-Profils, wenn er die Barco SteadyColor-Technologie unterstützt. Das ICC-Profil wird im Betriebssystem registriert.
DICOM GSDF-Luminanzantworttest (LRT)
Der DICOM GSDF-Luminanzantworttest (LRT) prüft, ob die gemessene Graustufen-Luminanzantwort-Funktion mit der DICOM GSDF-Leuchtdichte-Kennlinie-Funktion übereinstimmt. Dazu wird die Luminanz (in cd/m²) bei 18 digitalen Ansteuerungsstufen (DDL) gemessen und die Abweichung von der Standardkurve berechnet. Das reflektierte Umgebungslicht wird berücksichtigt.
Parameter:
Messgerät : Wählen Sie zwischen Intern (falls verfügbar) und Extern. (Standard: Intern)
Erlaubte abweichung : Definiert die maximale Abweichung, ausgedrückt als Prozentsatz (%) des gemessenen Luminanzwerts gegenüber der DICOM-Standardkurve. Wenn mindestens einer der Messwerte die Erlaubte abweichung überschreitet, ist der Test nicht bestanden. (Standard: 15 %)
Bemerkung
Diese QA-Prüfung gilt nur für Monitore, die auf die DICOM GSDF Luminanzantwort-Funktion kalibriert sind.
SteadyColor-Reaktionsprüfung
Die SteadyColor-Prüfung misst die Farbreaktion des Monitors und prüft, ob die Wahrnehmungsdifferenz zwischen den Farben proportional zur Digital Driving Level (DDL)-Differenz ist.
Die Farbreaktionsprüfung kann nur bei Barco-Farbmonitoren mit einem I-Guard™-Sensor und SteadyColor™-Technologie ausgeführt werden.
Parameter:
Erlaubte abweichung : Diese Prüfung gibt ein negatives Ergebnis zurück, wenn die Messungen diesen konfigurierten Schwellenwert übersteigen. (Standard: 15 %)
sRGB-Luminanzantworttest
Der sRGB-Luminanzantworttest verifiziert, dass die gemessene Graustufen-Luminanzantwortfunktion der sRGB-Antwortfunktion entspricht.
Parameter:
Erlaubte abweichung : Definiert die maximale Abweichung, ausgedrückt als Prozentwert (%) des gemessenen Luminanzwerts gegenüber der sRGB-Standardkurve. (Standard: 10 %)
Messgerät : Wählen Sie zwischen Intern (falls verfügbar) und Extern. (Standard: Intern)
Bemerkung
Diese QA-Prüfung gilt nur für Monitore, die für eine sRGB-Luminanzantwort-Funktion kalibriert sind.
Gamma-Luminanzantworttest
Der Gamma-Luminanzantworttest überprüft die Konformität der Graustufen-Luminanzantwort-Funktion des Monitors mit der definierten Gamma-Antwortfunktion.
Parameter:
Gamma : Definiert die Gamma-Steigung (Möglichkeiten: 1.8, 2.0, 2.2, 2.4). Standard: 2.2)
Fehlertoleranz : Definiert die maximale Abweichung, ausgedrückt als Prozentsatz (%) des gemessenen Luminanzwerts gegenüber der definierten Gammakurve. (Standard: 15 %)
Messgerät : Wählen Sie zwischen Intern (falls verfügbar) und Extern. (Standard: Intern)
Benutzerdefinierter Luminanzantworttest
Der benutzerdefinierte Luminanzantworttest prüft die Konformität der Graustufen-Luminanzantwort-Funktion des Monitors mit der benutzerdefinierten Antwortfunktion.
Parameter:
Name : Beliebiger Name der benutzerdefinierten Luminanz-Antwortfunktion.
Kurve : Definiert die benutzerdefinierte Steigung.
Fehlertoleranz : Definiert die maximale Abweichung, ausgedrückt als Prozentsatz (%) des gemessenen Luminanzwerts gegenüber der benutzerdefinierten Kurve. (Standard: 15 %)
Messgerät : Wählen Sie zwischen Intern (falls verfügbar) und Extern. (Standard: Intern)
Bemerkung
Das Dateiformat (*.gam-Dateien) der benutzerdefinierten Luminanzantwort-Funktion muss der folgenden Syntax entsprechen custom file specification.
sRGB-Farbraumtest
Der sRGB-Farbraumtest prüft, ob der Monitor dem sRGB-Farbraum entspricht. Er misst die Farbe von 216 verschiedenen RGB-Werten und berechnet die Differenz zur sRGB-Farbraumspezifikation. Standardmäßig sind die Schwellenwerte auf durchschnittlich dE2000 <= 2 und maximal dE2000 <= 5 eingestellt.
Beachten Sie, dass dieser Test nur erfolgreich ist, wenn der Monitor für eine sRGB-Gamut und eine sRGB-Leuchtdichte-Kennlinie kalibriert ist.
Prüfung der Homogenität der Leuchtdichte
Die Luminanzgleichförmigkeits-Prüfung führt den Benutzer der Workstation durch die Messung von 5 Bereichen auf dem Monitor, um die Gleichförmigkeit auf dem gesamten Monitor zu messen.
Parameter:
Videostufe : Auf welcher Videostufe die Messungen durchgeführt werden.
Fehlertoleranz : Definiert die maximale Abweichung, ausgedrückt in Prozent (%) der gemessenen Luminanz.
Diese Prüfung erfordert einen externen Sensor. Diese Funktion kann daher nur interaktiv ausgeführt werden.
Bemerkung
Die QA-Prüfungen zur Luminanz-Gleichförmigkeit sind für Agenten, die im Standalone-Modus konfiguriert sind, nicht verfügbar.
Prüfung der Maximale Leuchtdichte
Die Prüfung auf maximale Luminanz misst die maximale Luminanz (volles Weiß) des Monitors.
Parameter:
Minimale Luminanz : Erforderliches Mindestmaß an Luminanz. Die Prüfung schlägt fehl, wenn der Wert auf dem Monitor nicht erreicht wird.
Messgerät : Wählen Sie zwischen Intern (falls verfügbar) und Extern. (Standard: Intern)
Bemerkung
Die Prüfung auf maximale Luminanz ist für Agenten, die im Standalone-Modus konfiguriert sind, nicht verfügbar.
Prüfung des Kontrastverhältnis
Die Luminanzverhältnis-Prüfung misst Weiß und Schwarz vollständig. Sie prüft, ob ihr Verhältnis einem bestimmten Schwellenwert entspricht.
Parameter:
Minimales Verhältnis : Minimal erforderliches Luminanzverhältnis. Die Prüfung schlägt fehl, wenn das Verhältnis auf dem Monitor nicht erreicht wird.
Messgerät : Wählen Sie zwischen Intern (falls verfügbar) und Extern. (Standard: Intern)
Bemerkung
Die Luminanzverhältnis-Prüfung ist für Agenten, die im Standalone-Modus konfiguriert sind, nicht verfügbar.
ICC-Konformitätstest
Der ICC-Konformitätstest überprüft den tatsächlich gemessenen Farbraum gegenüber dem aktuell installierten ICC-Profil (im Betriebssystem installiert). Es misst die Farbe von 216 verschiedenen RGB-Werten und berechnet die Differenz mit dem installierten ICC-Profil.
Parameter:
Messgerät : Wählen Sie zwischen Intern (falls verfügbar) und Extern. (Standard: Intern)
Für diesen Test können keine Schwellenwerte definiert werden. Sie sind auf einen durchschnittlichen dE2000 <= 2 und einen maximalen dE2000 <= 5 festgelegt.
DIN 6868-157 (Deutschland)
Die Prüfungen nach DIN 6868-157 übertragen die in der Anwendung QAWeb für DIN erstellten Prüfungsergebnisse auf den angeschlossenen QAWeb-Server. Diese Migration wird in regelmäßigen Abständen durchgeführt, um die lokalen Prüfungsergebnisse mit dem QAWeb-Server zu synchronisieren.
Dazu gehören die Ergebnisse der:
Abnahmeprüfung
Halbjährlicher Konstanzprüfung
Täglicher Konstanzprüfung
Bemerkung
Die Prüfungen nach DIN 6868-157 sind für Agenten, die im Standalone-Modus konfiguriert sind, nicht verfügbar.
ONR 195240-20 (Österreich)
Die ONR-Prüfungen setzen die ONR 195240-20-Vorschrift um. Während des Tests werden die an die Workstation angeschlossenen Diagnose-Displays dem Test unterzogen. Die Prüfungen werden mit einem externen Luminanz- und Beleuchtungsstärkesensor durchgeführt.
Die Ergebnisse der einzelnen Aufgaben sind verfügbar:
Abnahmeprüfung
Halbjährlicher Konstanzprüfung
Der Konstanztest kann nur ausgeführt werden, wenn die Abnahmeprüfung bestanden wurde.
Bemerkung
Die Prüfungen nach ONR sind für Agenten, die im Standalone-Modus konfiguriert sind, nicht verfügbar.
JESRA X-0093 (Japan)
Die JESRA X-0093-Tests implementieren die JESRA X-0093 B-2024-Regelung. Während des Tests werden die an die Workstation angeschlossenen Diagnose-Displays dem Test unterzogen. Die Tests werden mit einem externen Messgerät durchgeführt.
Die Ergebnisse der einzelnen Aufgaben sind verfügbar:
Abnahmeprüfung
Jährlicher Konstanztest
Täglicher Konstanzprüfung
Die Konstanztests können nur ausgeführt werden, wenn die Abnahmeprüfung bestanden wurde.
Bemerkung
Die JESRA X-0093 QA-Prüfungen sind für Agenten, die im Standalone-Modus konfiguriert sind, nicht verfügbar.
BAG Wegleitung R-08-06 (Schweiz)
Die Tests der BAG Wegleitung R-08-06 setzen die Verordnung des Bundesamtes für Gesundheit (BAG) über Radiologiegeräte in der Schweiz um.
Die Ergebnisse der einzelnen Aufgaben sind verfügbar:
Abnahmeprüfung – Konstanztest
Wöchentliche visuelle Prüfung
Der Konstanztest kann nur ausgeführt werden, wenn die Abnahmeprüfung bestanden wurde.
Bemerkung
Die QA-Tests der BAG Wegleitung R-08-06 sind für Agenten, die im Standalone-Modus konfiguriert sind, nicht verfügbar.
Mammographie-Entsprechungsprüfungen
Die Mammographie-Abnahmeprüfungen und -Konstanztests sind eine Implementierung von Barco’s recommendations on Quality Assurance for Barco Mammo Tomosynthesis Display Systems.
Zu den Prüfungen gehören eine interaktive Abnahmeprüfung und ein automatischer Konstanztest.
Der Konstanztest kann nur ausgeführt werden, wenn die Abnahmeprüfung bestanden wurde.
Bemerkung
Die Mammographie-QA-Prüfungen sind für Agenten, die im Standalone-Modus konfiguriert sind, nicht verfügbar.
Visuelle Prüfung
Die visuelle Prüfung ist eine Prüfung, die den Benutzer der Workstation durch eine Reihe von Testmustern führt, die jeweils eine Reihe von Fragen enthalten, die beantwortet werden müssen. Muster und Anzeigen werden pro Monitor angezeigt.
Die visuelle Prüfung beginnt in dem Moment, in dem die Prüfung fällig ist, wodurch der Arbeitsablauf des Arztes möglicherweise unterbrochen wird. Die Prüfung kann mehrmals verschoben werden, wird aber nach 10 Abbrüchen fortgesetzt.
Die visuelle Prüfung kann mit supported patterns Muster aus der Liste anzeigen.
Bemerkung
Die visuelle Prüfung ist für Agenten, die im Standalone-Modus konfiguriert sind, nicht verfügbar.
IEC 62563-2
Die Norm IEC 62563-2 legt die Leistungskriterien und Testhäufigkeiten für die Tests zur Bewertung medizinischer Bilddarstellungen fest. Dabei kann es sich sowohl um eine Konstanzprüfung als auch um eine Abnahmeprüfung handeln.
Dies ist eine Implementierung der Norm IEC 62563-2:2021.
So aktivieren Sie den IEC 62563-2-Standard
Sie können diesen Standard über das QAWeb Enterprise-Portal aktivieren. Gehen Sie auf der Seite „Verwaltung“ zu „Meine Organisation“. Nachfolgend finden Sie die aktivierbaren Regionalstandards. IEC 62563 ist eine davon. Sie können es hier aktivieren oder deaktivieren.
Tests einstellen
Sobald der IEC 62563-2-Standard implementiert ist, können Sie die Tests einrichten. Sie können dies über die Seite „QA“ tun. Gehen Sie zur Registerkarte „QA“.
Über das Plus-Zeichen können Sie aus einer Dropdown-Liste „IEC 62563“ auswählen.
Wählen Sie aus, für welche Verwendungszwecke Sie die IEC 62563-2-Tests durchführen möchten, und speichern Sie.
Die Norm IEC 62563-2 definiert 4 Displaykategorien: Kategorien I-A, I-B, II und III. QAWeb Enterprise wählt die Kategorie jedes Displays automatisch basierend auf seiner Verwendung und seiner Kalibrierungseinstellung der Luminanzantwort aus.
Wenn die Luminanzantwort-Funktion nicht DICOM GSDF ist → Displaykategorie III
Wenn die Verwendung für die Mammographie oder Brust-Tomosynthese ist → Displaykategorie I-A
Wenn die Verwendung eine Prüfung ist → Displaykategorie II
Für alle anderen Anwendungen: Allgemeine Radiologie, Pathologie, Zahnmedizin → Displaykategorie I-B
Nachdem Sie Ihre ersten Einstellungen gespeichert haben, können diese noch über die Bleistiftzeichen angepasst werden. Die Standardeinstellungen für die IEC-Akzeptanz und die IEC-Konstanz sind „einmalig“ und „halbjährlich“, basierend auf festgelegten Kriterien.
Diese Zeitpläne können manuell in eine benutzerdefinierte Einstellung geändert werden. Sie können die Aufgabe auch jederzeit über die Agent-Benutzeroberfläche ausführen.
Beim Anpassen der Einstellungen kann folgende Meldung angezeigt werden: „Der Agent entspricht nicht der aktuellen Richtlinie.“ Brechen Sie in diesem Fall alle laufenden Aufgaben ab, laden Sie die Richtlinie neu und klicken Sie auf „IEC-Akzeptanz“ oder „IEC-Konstanz“.
Ausführen der Tests
Über das Aufgabensymbol in der Taskleiste können Sie Kalibrierung, IEC-Abnahme und IEC-Konstanz durch Klicken manuell starten.
IEC-Abnahmeprüfung
Geben Sie Ihren Namen/Ihre Initialen als Bediener ein, um die visuelle Prüfung zu starten.
Es erscheint ein Fragenkatalog, den Sie mit „Daumen hoch“ oder „Daumen runter“ bewerten können. Neue Sets werden nacheinander gestartet.
Wenn die Fragensätze abgeschlossen sind, können Sie auf „Messung starten“ klicken. Zum Messen der Mitte und der vier Ecken muss ein externer Sensor verwendet werden. Der Test zeigt an, welche Ecke Sie messen müssen. Es kann ein Barco-LCD-Sensor (oder ein LXcan- oder RaySafe-Sensor) verwendet werden. Wenn Sie keinen solchen Sensor haben, können Sie den Test durchführen und manuell an jedem Messpunkt eingeben.
Nach dem Messvorgang erhalten Sie eine Zusammenfassung der Ergebnisse aller visuellen Prüfungen, Mittelpunktmessungen und Raummessungen. Durch Drücken des grünen „Speichern“-Buttons können Sie diese Zusammenfassung schließen.
Nach dem Aktualisieren der Workstation-Seite im QAWeb Enterprise-Portal werden die Ergebnisse sichtbar. Bei einem positiven Ergebnis der Zusammenfassung ist keine weitere Nachverfolgung erforderlich. Sollten im Ergebnis der Zusammenfassung rote Kreuze enthalten sein, besteht Handlungsbedarf und es muss ein neuer Test angesetzt werden.
IEC Konstanzprüfung
Erst nach bestandener Abnahmeprüfung wird die Konstanzprüfung freigegeben.
Geben Sie Ihren Namen/Ihre Initialen als Bediener ein, um die visuelle Prüfung zu starten.
Es erscheint ein Fragenkatalog, den Sie mit „Daumen hoch“ oder „Daumen runter“ bewerten können. Neue Sets werden nacheinander gestartet. Die Testmuster und die Fragen sind die gleichen wie bei der Abnahmeprüfung.
Wenn die Fragensätze abgeschlossen sind, können Sie auf „Messung starten“ klicken. Falls alle Displays über einen internen Sensor verfügen, werden die internen Sensoren verwendet.
Nach dem Messvorgang erhalten Sie eine Zusammenfassung der Ergebnisse aller visuellen Prüfungen und Mittelpunktmessungen. Räumliche Messungen sind nicht enthalten. Die räumlichen Messungen werden für diese Konstanzprüfung nicht benötigt.
Durch Drücken des grünen „Speichern“-Buttons können Sie diese Zusammenfassung schließen.
Nach dem Aktualisieren der Workstation-Seite im QAWeb Enterprise-Portal werden die Ergebnisse sichtbar.
Bei einem positiven Ergebnis der Zusammenfassung ist keine weitere Nachverfolgung erforderlich. Sollten im Ergebnis der Zusammenfassung rote Kreuze enthalten sein, besteht Handlungsbedarf und es muss ein neuer Test angesetzt werden.
Testbericht visualisieren
Sie können sich einen Bericht über die durchgeführte Prüfung für eine Anzeige, eine Abnahme sowie eine Konstanzprüfung anzeigen lassen. Die Abnahmeprüfung dauert etwas länger, da sie sowohl Luminanz als auch Farbe misst. Bei der Konstanzprüfung wird nur die Leuchtdichte gemessen, keine Farbe. Klicken Sie auf das „Seite“-Symbol neben dem Display, welches Sie im QAWeb Enterprise-Portal-Webclient getestet haben.
Unten rechts auf jeder Seite finden Sie ein „Seite“-Symbol. Durch Anklicken können Sie aus der jeweiligen Seite ein PDF erstellen.
