Tareas y comportamiento
Calibración

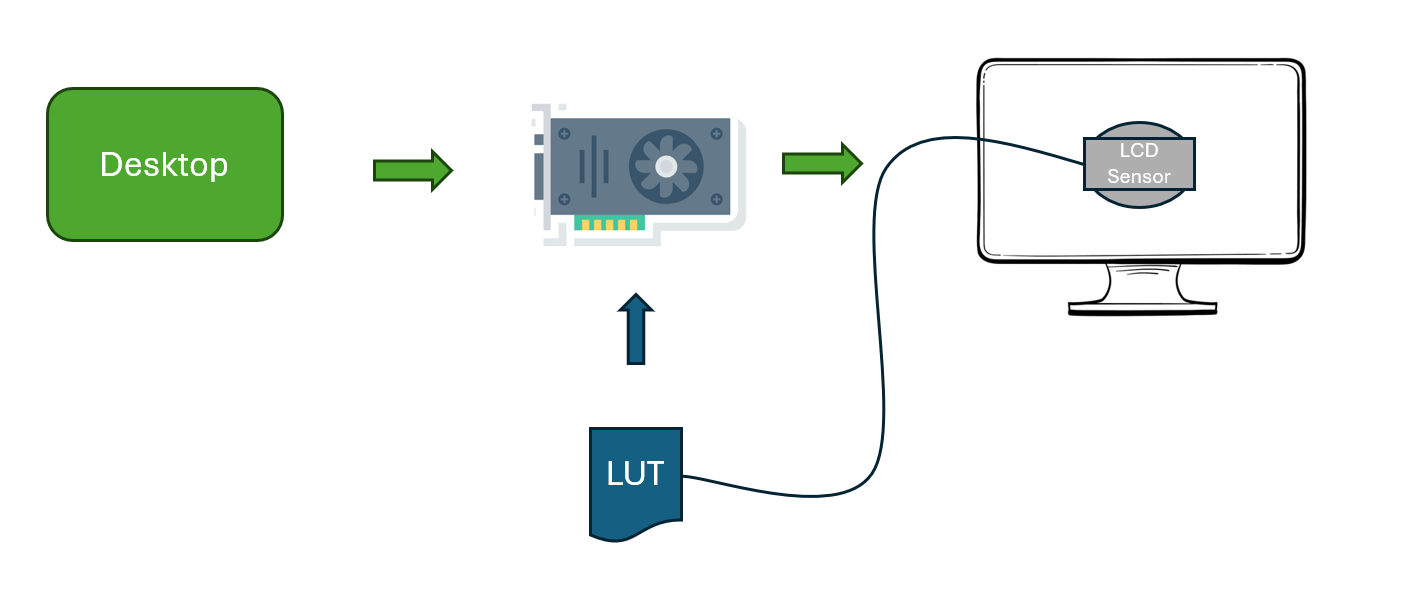

Durante la calibración de la pantalla, las características de luminancia y color de la pantalla se alinean como se especifica en la política para que coincidan lo más posible. Cuando una pantalla pierde capacidades para ajustarse a la política deseada, se moverá a un objetivo que esté lo más cerca posible. No fallará la tarea de calibración.
Ajustes de calibración:
Gamut :
Nativo : utiliza el gamut de color disponible de forma nativa para el monitor. (por defecto)
sRGB : Aplicar el gamut de color sRGB predefinido.
Función de respuesta de luminancia :
DICOM GSDF : aplica la función de pantalla estándar de escala de grises (Greyscale Standard Display Function), tal y como se define en DICOM parte 14, con el fin de lograr la linealidad perceptiva. (por defecto)
sRGB : Aplicar una función de respuesta de luminancia sRGB
Gamma 1.8/2.0/2.2/2.4 : Aplicar una función de respuesta de luminancia gammatizada
Personalizado : Aplicar una función de respuesta de luminancia arbitraria.
El formato de archivo (*.gam) de la función de respuesta de luminancia personalizada debe cumplir con la siguiente sintaxis. La primera columna describe el componente de luminancia. El segundo y el tercer componente describen el de color, que la aplicación ignora.
0 0 0
0.000434138 0.000434138 0.000434138
0.000868276 0.000868276 0.000868276
0.001302414 0.001302414 0.001302414
...
0.98989226 0.98989226 0.98989226
1 1 1
Nota
Algunos modelos de monitor no pueden mostrar las luces bajas a la perfección cuando se usan las gammas 2.2 y 2.4 debido a la naturaleza de estas curvas de gamma. Es probable que los niveles de gris más bajos se muestren un poco más brillantes para algunos modelos de monitor.
Luminancia de punto blanco :
Predefinido /** Recomendado** : se aplicará la opción predeterminada definida por Barco para el modelo de monitor específico. (por defecto: recomendado)
cd/m² : le permite seleccionar un valor de luminancia blanca personalizado entre 100 y 2000 cd/m². Si el monitor no puede alcanzar este objetivo, aplicará el valor compatible más cercano.
Luminancia de punto negro :
Predefinido /** Recomendado** : un valor por defecto definido por Barco para el tipo de monitor específico que usa el punto negro nativo del monitor. (por defecto: recomendado)
cd/m² : le permite seleccionar un valor de luminancia negra personalizado entre 0,01 y 10 cd/m².
Cromaticidad de punto blanco :
Predefinido :
Recomendado : una opción por defecto definida por Barco para el modelo de monitor específico. (por defecto)
Bluebase : simulación de la temperatura del color de películas de iluminación azul.
Clearbase : simulación de la temperatura del color de películas de iluminación neutra.
D65/D75 : corresponde aproximadamente a una temperatura del color de 6500 o 7500 Kelvin.
Blanco nativo : la temperatura de color original y sin modificar del panel LCD
Kelvin : le permite seleccionar un valor de cromaticidad de punto blanco personalizado entre 4000 y 10000 K.
xy : le permite seleccionar un valor de cromaticidad de punto blanco personalizado en coordinadas xy.
SteadyColor : la tecnología SteadyColor™ de Barco se ha creado para lograr la coherencia y la linealidad perceptiva en la visualización de imágenes en color. Mediante el uso de varios sensores internos, los parámetros del monitor se supervisan continuamente y ajustan para garantizar que la diferencia perceptiva entre los colores sea proporcional a su diferencia de nivel DDL (Digital Driving Level). Esta opción le permite controlar la forma en la que se aplica SteadyColor en el monitor:
Estándar : calibra el sistema del monitor para cumplir lo establecido en DICOM GSDF y garantiza una distribución lineal perceptiva de los tonos de color. (por defecto)
Completo : amplía la linealidad perceptiva estándar para distribuir por igual los colores saturados y desaturados.
Desactivado : desactiva SteadyColor.
Tenga en cuenta que la opción SteadyColor solo es efectiva en los monitores Barco compatibles con la tecnología SteadyColor. En otros sistemas de monitores, esta opción se ignorará.
La calibración de un monitor incluye la generación de un perfil ICC si es compatible con la tecnología SteadyColor de Barco. El perfil ICC se registra en el sistema operativo.
Prueba de respuesta a luminancia DICOM GSDF (LRT)
La prueba de respuesta a luminancia DICOM GSDF (LRT) verifica que la función de respuesta a luminancia de escala de grises medida se adhiera a la función de respuesta a luminancia DICOM GSDF. Para ello, se mide la luminancia (en cd/m²) en 18 niveles DDL y se calcula la desviación respecto a la curva estándar. La luz ambiente reflejada también se tiene en cuenta.
Parámetros:
Sensor : elija entre Interno (si está disponible) y Externo. (por defecto: interno)
Tolerancia a errores : define la desviación máxima expresada como un porcentaje (%) de la luminancia medida en comparación con la curva DICOM calibrada. Si una de las mediciones supera la tolerancia de errores, la prueba dará lugar a un resultado negativo. (por defecto: 15 %)
Nota
Esta prueba de control de calidad solo es aplicable a las pantallas calibradas según la función de respuesta de luminancia DICOM GSDF.
Prueba de respuesta SteadyColor
La prueba de respuesta SteadyColor mide la respuesta de color de su pantalla y comprueba que la diferencia porcentual entre colores es proporcional a su diferencia Digital Driving Level (DDL).
La prueba de respuesta de color solo puede ejecutarse en monitores a color Barco con un sensor I-Guard™ y con tecnología SteadyColor™.
Parámetros:
Tolerancia a errores : la prueba dará lugar a un resultado negativo si las mediciones superan este porcentaje de umbral configurado. (por defecto: 15 %)
Prueba de respuesta a luminancia sRGB
La prueba de respuesta a luminancia sRGB verifica que la función de respuesta de luminancia de escala de grises medida se adhiere a la función de respuesta sRGB.
Parámetros:
Tolerancia a errores : define la desviación máxima expresada como un porcentaje (%) de la luminancia medida en comparación con la curva sRGB calibrada. (por defecto: 10 %)
Sensor : elija entre Interno (si está disponible) y Externo. (por defecto: interno)
Nota
Esta prueba de control de calidad solo es aplicable a las pantallas calibradas para una función de respuesta de luminancia sRGB.
Prueba de respuesta de luminancia de gamma
La prueba de respuesta de luminancia de gamma verifica la conformidad de la función de respuesta de luminancia de escala de grises del monitor con la función de respuesta de gamma definida.
Parámetros:
Gamma : Define la pendiente de gamma (posibilidades: 1.8, 2.0, 2.2, 2.4. Por defecto: 2.2)
Tolerancia a errores : Define la desviación máxima expresada como un porcentaje (%) de la luminosidad medida en comparación con la curva de gamma definida. (por defecto: 15 %)
Sensor : elija entre Interno (si está disponible) y Externo. (por defecto: interno)
Prueba de respuesta de luminancia personalizada
La prueba de respuesta de luminancia personalizada verifica la conformidad de la función de respuesta de luminancia de escala de grises del monitor con la función de respuesta personalizada.
Parámetros:
Nombre : Nombre arbitrario de la función de respuesta de luminancia personalizada.
Curva : Define la pendiente personalizada.
Tolerancia a errores : Define la desviación máxima expresada como un porcentaje (%) de la luminosidad medida en comparación con la curva personalizada definida. (por defecto: 15 %)
Sensor : elija entre Interno (si está disponible) y Externo. (por defecto: interno)
Nota
El formato de archivo (*.gam) de la función de respuesta de luminancia personalizada debe cumplir con la sintaxis especificada en custom file specification.
Prueba de espacio de color sRGB
La prueba de espacio de color sRGB verifica que el monitor cumple el espacio de color sRGB. Mide el color de 216 valores RGB diferentes y calcula la diferencia con la especificación del espacio de color sRGB. Por defecto, los umbrales se establecen en un dE2000 de media <= 2 y un máximo de dE2000 <= 5.
Tenga en cuenta que la prueba solo tendrá éxito si el monitor se calibra para un gamut sRGB y para una respuesta a luminancia sRGB.
Prueba de uniformidad de luminancia
La prueba de uniformidad de luminancia guía al usuario de la estación de trabajo a través de la medición de 5 regiones de la pantalla para medir la uniformidad en toda la pantalla.
Parámetros:
Nivel de vídeo : En qué nivel de vídeo se realizan las mediciones.
Tolerancia a errores : Define la desviación máxima expresada como un porcentaje (%) de la luminancia medida.
Esta prueba requiere un sensor externo. Como tal, solo puede ejecutarse de forma interactiva.
Nota
Las pruebas de control de calidad de uniformidad de luminancia no están disponibles para los agentes configurados en modo autónomo.
Prueba de luminancia máxima
La prueba de luminancia máxima mide la luminancia máxima (blanco total) de la pantalla.
Parámetros:
Luminancia mínima : Nivel de luminancia mínimo requerido. La prueba fallará si la pantalla no alcanza el nivel.
Sensor : elija entre Interno (si está disponible) y Externo. (por defecto: interno)
Nota
La prueba de luminancia máxima no está disponible para los agentes configurados en modo autónomo.
Prueba de relación de luminancia
La prueba de relación de luminancia mide el blanco y el negro totales. Comprueba si su relación alcanza un umbral definido.
Parámetros:
Relación mínima : Relación de luminancia mínima requerida. La prueba fallará si la pantalla no alcanza la relación.
Sensor : elija entre Interno (si está disponible) y Externo. (por defecto: interno)
Nota
La prueba de relación de luminancia no está disponible para los agentes configurados en modo autónomo.
Prueba de cumplimiento de la ICC
La prueba de cumplimiento de ICC verifica el espacio de color medido real en comparación con el perfil ICC instalado actualmente (instalado en el sistema operativo). Mide el color de 216 valores RGB diferentes y calcula la diferencia con el perfil ICC instalado.
Parámetros:
Sensor : elija entre Interno (si está disponible) y Externo. (por defecto: interno)
No se pueden definir umbrales para esta prueba. Están fijados a un promedio dE2000 <= 2 y un máximo dE2000 <= 5.
DIN 6868-157 (Alemania)
Las pruebas DIN 6868-157 migrarán los resultados de las pruebas realizadas en la aplicación QAWeb for DIN al servidor QAWeb conectado. Esta migración se realiza periódicamente para mantener los resultados de las pruebas locales sincronizados con el servidor QAWeb.
Esto incluye los resultados de:
Prueba de aceptación
Prueba de constancia semestral
Prueba de constancia diaria
Nota
Las pruebas DIN 6868-157 no están disponibles para los agentes configurados en modo autónomo.
ONR 195240-20 (Austria)
Las pruebas ONR aplican la normativa ONR 195240-20. Durante la prueba, las pantallas de diagnóstico que están conectadas a la estación de trabajo también se someten a ella. Las pruebas se realizan utilizando un sensor externo de luminancia e iluminancia.
Los resultados de las tareas individuales están disponibles:
Prueba de aceptación
Prueba de constancia semestral
La prueba de constancia solo puede ejecutarse cuando se ha superado la prueba de aceptación.
Nota
Las pruebas ONR no están disponibles para los agentes configurados en modo autónomo.
JESRA X-0093 (Japón)
Las pruebas JESRA X-0093 implementan la normativa JESRA X-0093 B-2024. Durante la prueba, las pantallas de diagnóstico que están conectadas a la estación de trabajo también se someten a ella. Las pruebas se realizan con un sensor externo.
Los resultados de las tareas individuales están disponibles:
Prueba de aceptación
Prueba de constancia anual
Prueba de constancia diaria
Las pruebas de constancia solo pueden ejecutarse cuando se ha superado la prueba de aceptación.
Nota
Las pruebas de control de calidad JESRA X-0093 no están disponibles para los agentes configurados en modo autónomo.
BAG Wegleitung R-08-06 (Suiza)
Las pruebas BAG Wegleitung R-08-06 implementan la normativa relativa a equipos de radiología del Bundesamt für Gesundheit BAG en Suiza.
Los resultados de las tareas individuales están disponibles:
Prueba de aceptación - Prueba de constancia
Prueba visual semanal
La prueba de constancia solo puede ejecutarse cuando se ha superado la prueba de aceptación.
Nota
Las pruebas de control de calidad de BAG Wegleitung R-08-06 no están disponibles para los agentes configurados en modo autónomo.
Pruebas de conformidad para mamografías
Las pruebas aceptación y constancia para mamografías son una aplicación de Barco’s recommendations on Quality Assurance for Barco Mammo Tomosynthesis Display Systems.
Las pruebas incluyen una prueba de aceptación interactiva y una prueba de constancia automatizada.
La prueba de constancia solo puede ejecutarse cuando se ha superado la prueba de aceptación.
Nota
Las pruebas de control de calidad de mamografía no están disponibles para los agentes configurados en modo autónomo.
Prueba visual
La prueba visual es una prueba que guía al usuario de la estación de trabajo a través de un conjunto de patrones de prueba, cada uno con una serie de preguntas que deben responderse. Los patrones y las pantallas se muestran por pantalla.
La prueba visual se iniciará en el momento en que deba realizarse la prueba, lo que puede interrumpir el flujo de trabajo del médico. La prueba puede aplazarse varias veces, pero se forzará su ejecución después de 10 cancelaciones.
La prueba visual puede mostrar patrones de la lista con supported patterns.
Nota
La prueba visual no está disponible para los agentes configurados en modo autónomo.
IEC 62563-2
La norma IEC 62563-2 establece los criterios de rendimiento y las frecuencias de prueba para las pruebas de evaluación de pantallas de imágenes médicas. Puede ser una prueba de constancia o una prueba de aceptación.
Se trata de una implementación de la norma IEC 62563-2:2021.
Cómo habilitar la norma IEC 62563-2
Puede habilitar este estándar a través del portal de QAWeb Enterprise. En la página “Administración”, vaya a “Mi organización”. A continuación puede encontrar los estándares regionales que se pueden activar. El estándar IEC 62563 es uno de ellos. Aquí puede activarlo o desactivarlo.
Establecer las pruebas
Cuando se haya implementado el estándar IEC 62563-2, se pueden preparar las pruebas. Puede hacerlo a través de la página “QA”. Vaya a la pestaña «QA».
A través del signo más, puede seleccionar “IEC 62563” de una lista desplegable.
Seleccione los usos previstos en los que quiere ejecutar las pruebas de IEC 62563-2 y guarde las opciones.
La norma IEC 62563-2 define 4 categorías de visualización: categorías I-A, I-B, II y III. QAWeb Enterprise seleccionará automáticamente la categoría de cada pantalla en función de su uso y su configuración de calibración de respuesta de luminancia.
Si la función de respuesta de luminancia no es DICOM GSDF → categoría de pantalla III
Si el uso es Mamografía o Tomosíntesis de mama → categoría de pantalla I-A
Si el uso es revisión → categoría de pantalla II
Para los demás usos: Radiología general, Patología, Odontología → categoría de pantalla I-B
Después de guardar la primera configuración, puede modificarla mediante señales del lápiz. La configuración por defecto para la aceptación de IEC y la constancia de IEC es «una vez» y «semestralmente», en función de criterios fundamentados.
Estos horarios se pueden cambiar a una configuración personalizada manualmente. También puede «Ejecutar tarea» en cualquier momento desde la interfaz de usuario del agente.
Al personalizar la configuración, puede aparecer un mensaje que indica que el agente no está actualizado con la política vigente. En este caso, cancele las tareas en ejecución y vuelva a cargar la directiva, haga clic en Aceptación IEC o Constancia IEC.
Ejecutar las pruebas
Se puede hacer clic en el icono de tareas de la bandeja del sistema para iniciar la calibración, la aceptación de IEC y la constancia de IEC manualmente.
Prueba de aceptación IEC
Introduzca su nombre/iniciales como operador para iniciar la prueba visual.
Aparecerá un conjunto de preguntas, que puede evaluar de forma positiva o negativa. Los nuevos conjuntos comenzarán uno tras otro.
Cuando terminen los conjuntos de preguntas, puede hacer clic en «Iniciar la medición». Es necesario utilizar un sensor externo para medir el centro y las 4 esquinas. La prueba te indicará qué esquina necesitas medir. Se puede usar un sensor de LCD de Barco, o un sensor de LXcan o RaySafe. Si no tiene dicho sensor, puede ejecutar la prueba e ingresar manualmente en cada punto de medición.
Después del proceso de medición, obtendrá un resumen de los resultados de todas las pruebas visuales, mediciones centrales y mediciones espaciales. Puede cerrar este resumen pulsando el botón verde “guardar”.
Después de actualizar la página de la estación de trabajo en el portal de QAWeb Enterprise, los resultados se harán visibles. Si el resultado del resumen fue positivo, no es necesario realizar más seguimiento. Si en el resultado del resumen había cruces rojas, es necesario tomar medidas y realizar una nueva prueba.
Prueba de constancia IEC
La prueba de constancia solo se habilita después de pasar la prueba de aceptación.
Introduzca su nombre/iniciales como operador para iniciar la prueba visual.
Aparecerá un conjunto de preguntas, que puede evaluar de forma positiva o negativa. Los nuevos conjuntos comenzarán uno tras otro. Los patrones de prueba y las preguntas son los mismos que con la prueba de aceptación.
Cuando terminen los conjuntos de preguntas, puede hacer clic en «Iniciar la medición». En caso de que todas las pantallas tengan un sensor interno, se utilizarán los sensores internos.
Después del proceso de medición, obtendrá un resumen de los resultados de todas las pruebas visuales y mediciones centrales. Las mediciones espaciales no se incluyen, ya que no son necesarias para esta prueba de constancia.
Puede cerrar este resumen pulsando el botón verde “guardar”.
Después de actualizar la página de la estación de trabajo en el portal de QAWeb Enterprise, los resultados se harán visibles.
Si el resultado del resumen fue positivo, no es necesario realizar más seguimiento. Si en el resultado del resumen había cruces rojas, es necesario tomar medidas y realizar una nueva prueba.
Visualizar el informe de una prueba
Se puede visualizar un informe de la prueba de aceptación o de constancia realizada para una pantalla. La prueba de aceptación es algo más larga, ya que mide tanto la luminancia como el color. La prueba de constancia solo mide la luminancia y no el color. Haga clic en el icono de página que hay al lado de la pantalla que se ha probado en el cliente web del portal QAWeb Enterprise.
En la parte inferior derecha de cada página se muestra un icono de página. Al hacer clic aquí, puede hacer un pdf de la página específica.
