작업 및 동작
보정
디스플레이를 보정하는 동안 디스플레이의 광도 및 컬러 특성은 정책에 지정된 대로 가장 가깝게 일치하도록 정렬됩니다. 디스플레이가 원하는 정책과 일치하는 기능을 누락하면 가능한 한 가까운 대상으로 이동합니다. 이는 보정 작업이 실패하지 않습니다.
보정 설정:
색공간 :
기본 : 디스플레이에서 기본적으로 사용할 수 있는 색공간을 사용합니다. (기본값)
sRGB : 사전 정의된 sRGB 색공간을 적용합니다.
광도 응답 기능 :
DICOM GSDF : 인지적 선형성을 얻기 위해 DICOM 파트 14의 정의에 따라 정의된 그레이스케일 표준 디스플레이 기능을 적용합니다. (기본값)
sRGB : sRGB 광도 응답 기능을 적용합니다.
감마 1.8/2.0/2.2/2.4 : 감마화된 광도 응답 기능을 적용합니다.
사용자 정의 : 임의의 광도 응답 기능을 적용합니다.
사용자 정의 광도 응답 기능의 파일 형식(*.gam 파일)은 아래의 구문을 준수해야 합니다. 첫 번째 열은 광도 구성 요소를 설명합니다. 두 번째 및 세 번째 구성 요소는 애플리케이션에서 무시되는 컬러 구성 요소를 설명합니다.
0 0 0
0.000434138 0.000434138 0.000434138
0.000868276 0.000868276 0.000868276
0.001302414 0.001302414 0.001302414
...
0.98989226 0.98989226 0.98989226
1 1 1
참고
일부 디스플레이 모델은 이러한 감마 곡선의 특성으로 인해 감마 2.2 및 감마 2.4를 사용할 때 저조도를 완벽하게 표시할 수 없습니다. 일부 디스플레이 모델에서는 가장 낮은 그레이 레벨이 약간 지나치게 밝게 표시될 수 있습니다.
화이트 포인트 광도 :
미리 설정 /** 권장** : 특정 디스플레이 모델에 대해 Barco에서 정의한 기본값이 적용됩니다. (기본값: 권장)
cd/m² : 100~2,000cd/m² 사이의 사용자 정의 흰색 광도 값을 선택할 수 있습니다. 디스플레이가 이 목표에 도달할 수 없는 경우 지원되는 가장 가까운 값을 적용합니다.
검정 포인트 광도 :
미리 설정 /** 권장** : 디스플레이 패널의 기본 검정 포인트를 사용하는 특정 유형의 디스플레이에 대한 Barco 정의 기본값입니다. (기본값: 권장)
cd/m² : 0.01~10cd/m² 사이의 사용자 정의 검정 광도 값을 선택할 수 있습니다.
화이트 포인트 색도 :
미리 설정 :
권장 : 특정 디스플레이 모델에 대한 Barco 정의 기본값입니다. (기본값)
블루베이스 : 블루베이스 필름 색 온도를 시뮬레이션합니다.
클리어베이스 : 클리어베이스 필름 색 온도를 시뮬레이션합니다.
D65/D75 : 대략 6500 또는 7500 Kelvin의 색온도에 해당합니다.
기본 흰색 : 수정되지 않은 LCD 패널의 기본 색 온도입니다.
켈빈 : 4,000~10,000K 사이의 사용자 정의 화이트 포인트 색도 값을 선택할 수 있습니다.
xy : xy 좌표에 정의된 사용자 정의 화이트 포인트 색도 값을 선택할 수 있습니다.
SteadyColor : Barco의 SteadyColor™ 기술은 컬러 이미지 디스플레이에서 일관성과 인지적 선형성을 달성하기 위해 만들어졌습니다. 여러 개의 내부 센서를 통해 디스플레이 매개 변수가 지속적으로 모니터링 및 조정되어 색상 간의 인지적 차이가 DDL(Digital Driving Level) 차이에 비례하도록 합니다. 이 설정은 SteadyColor가 디스플레이에 적용되는 방식을 제어합니다.
표준 : DICOM GSDF를 충족하도록 디스플레이 시스템을 보정하고 색조의 일관되고 인지적으로 선형적인 분포를 보장합니다. (기본값)
전체 : 표준 인지적 선형화를 확장하여 불포화 및 포화 색상을 균등하게 분포시킵니다.
해제 : SteadyColor를 비활성화합니다.
SteadyColor 설정은 SteadyColor 기술을 지원하는 일부 Barco 디스플레이 시스템에서만 유효합니다. 다른 모든 디스플레이 시스템에서는 이 설정이 무시됩니다.
디스플레이 보정에는 Barco SteadyColor 기술을 지원하는 경우 ICC 프로파일 생성이 포함됩니다. ICC 프로파일은 운영체제에 등록됩니다.
Barco 제품이 아닌 디스플레이 교정
어떻게 작동하나요?

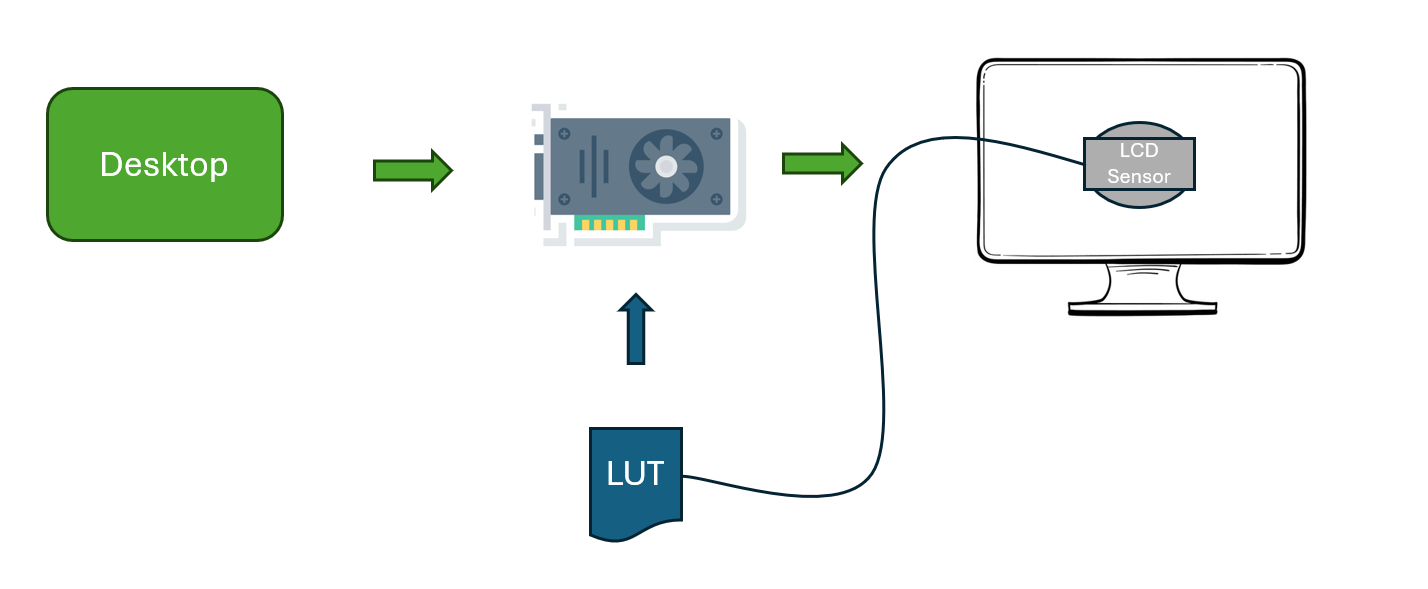

타사 디스플레이의 보정 루틴은 외부 센서를 사용하여 정기적으로 디스플레이 특성을 측정합니다. 디스플레이의 일련의 측정을 통해 사용자를 안내하는 QAWeb Enterprise Agent의 일부로 마법사가 제공됩니다. 측정값을 기반으로 데스크탑 이미지의 회색 레벨을 디스플레이가 DICOM과 호환되도록 만드는 레벨로 매핑하는 조회 테이블이 계산됩니다. 이 조회 테이블은 그래픽 컨트롤러의 비디오 경로에 삽입됩니다.
타사 디스플레이란 무엇입니까?
QAWeb Enterprise Agent는 :ref:`Barco Healthcare 디스플레이 <supported_displays>`와 긴밀하게 통합되어 있습니다. 이 디스플레이에는 디스플레이 특성을 측정하는 데 사용되는 내부 센서(전면 센서 또는 I-Guard)가 장착되어 있습니다. Barco 이외의 공급업체 디스플레이와의 긴밀한 통합은 없습니다. 이러한 디스플레이는 ‘타사 디스플레이’로 간주됩니다.
Calibration steps
워크스테이션 교정 정책의 일정 빈도에 따라 교정 작업은 특정 시점에 만료됩니다. 에이전트는 사용자에게 마법사를 실행하도록 제안합니다.
사용자가 교정 마법사를 시작하면 외부 센서 감지가 시작됩니다. 처음에 찾을 수 없으면 마법사는 사용자에게 센서를 연결하라는 메시지를 표시합니다. :ref:`지원 센서 목록 <requirements_external_sensors>`를 참조하세요.
마법사는 계속해서 조정이 필요한 사각형을 디스플레이에 표시합니다. 이 사각형은 센서를 배치해야 하는 위치를 나타냅니다. 위치를 지정하면 사용자는 교정 마법사에서 측정 버튼을 클릭하여 측정을 시작할 수 있습니다. 측정하는 동안 센서는 주변광이 센서로 누출되는 것을 방지하기 위해 디스플레이에 적절하고 단단히 고정되어 있어야 합니다.
모든 측정이 완료되면 계산된 LUT를 그래픽 보드에 적용하여 캘리브레이션이 완료됩니다.
참고
디스플레이의 휘도 수준은 보정 루틴 이전에 예상 수준으로 설정되어야 합니다.
참고
이 기능을 수행하기 위해 QAWeb Enterprise Agent는 Windows API의 WinGDI 기능을 사용합니다. 이는 그래픽 컨트롤러의 LUT 기능에 따라 달라집니다. LUT는 그래픽 컨트롤러 드라이버에 의해 노출되어야 합니다. 이는 AMD, NVidia, Intel 드라이버 및 컨트롤러의 일부 그래픽 컨트롤러 드라이버에서 사용할 수 있는 정품 기능입니다.
참고
Barco 이외의 디스플레이 교정은 활성 ConnectCare 구독이 있는 경우에만 가능합니다.
모니터링
QAWeb Enterprise Agent에는 계산된 LUT가 그래픽 컨트롤러에 로드되는지 확인하기 위한 주기적인 모니터링 작업이 있습니다. 이는 디스플레이에서 그레이 스케일 표현의 올바른 동작을 보장합니다.
- 이 점검은 다음과 같이 수행됩니다.
QAWeb Enterprise Agent 시작 시
사용자가 워크스테이션에 로그인할 때
15분마다
제한사항 및 가정
교정 빈도는 생성된 디스플레이 휘도의 안정성을 가정합니다. 이 가정이 거짓이라면 교정 및 QC 테스트 빈도를 높여야 합니다.
보정 루틴 전에 디스플레이를 충분히 예열하여 LCD에 대한 일시적인 영향을 줄여야 합니다.
보정 루틴에 앞서 디스플레이에서 필요한 휘도 수준을 설정해야 합니다.
워크스테이션의 성능이 요청된 임계값을 준수하는지 확인하려면 보정을 완료한 후 QC 테스트를 실행하는 것이 좋습니다.
타사 디스플레이 보정은 그래픽 컨트롤러의 LUT 가용성에 따라 달라집니다. 그래픽 컨트롤러 드라이버를 통해 노출되어야 합니다.
DICOM GSDF 광도 응답 테스트(LRT)
DICOM GSDF 광도 응답 테스트(LRT)는 측정된 그레이스케일 광도 응답 기능이 DICOM GSDF 응답 기능을 준수하는지 확인합니다. 이 테스트는 18개의 DDL에서 광도(cd/m²)를 측정하고 표준 곡선과의 편차를 계산하여 수행됩니다. 반사된 주변 광원이 고려됩니다.
매개 변수:
센서 : 내부(사용 가능한 경우) 및 외부 중에서 선택합니다. (기본값: 내부)
허용 오차 : 표준 DICOM 곡선에 대한 측정된 광도의 백분율(%)로 표현되는 최대 편차를 정의합니다. 측정 중 최소 한 가지 결과가 허용 오차를 초과하면 테스트가 실패합니다. (기본값: 15%)
참고
이 QA 테스트는 DICOM GSDF 광도 응답 기능으로 보정된 디스플레이에만 적용됩니다.
SteadyColor 응답 테스트
SteadyColor 테스트는 디스플레이의 색상 반응을 측정하고 색상 간의 지각 차이가 DDL(Digital Driving Level) 차이에 비례하는지 확인합니다.
색 응답 테스트는 I-Guard™ 센서 및 SteadyColor™ 기술이 적용된 Barco 컬러 디스플레이에서만 실행할 수 있습니다.
매개 변수:
허용 오차 : 측정 값이 구성된 임계값 백분율을 초과하면 테스트에서 부정적인 결과를 반환합니다. (기본값: 15%)
sRGB 광도 응답 테스트
sRGB 광도 응답 테스트는 측정된 그레이스케일 광도 응답 기능이 sRGB 응답 기능을 준수하는지 확인합니다.
매개 변수:
허용 오차 : 표준 sRGB 곡선에 대한 측정된 광도의 백분율(%)로 표현되는 최대 편차를 정의합니다. (기본값: 10%)
센서 : 내부(사용 가능한 경우) 및 외부 중에서 선택합니다. (기본값: 내부)
참고
이 QA 테스트는 sRGB 광도 응답 기능에 대해 보정된 디스플레이에만 적용됩니다.
감마 광도 응답 테스트
감마 광도 응답 테스트는 디스플레이 그레이스케일 광도 응답 기능이 정의된 감마 응답 기능에 맞는지 확인합니다.
매개 변수:
감마 : 감마 기울기를 정의합니다(가능한 값: 1.8, 2.0, 2.2, 2.4. 기본값: 2.2)
허용 오차 : 정의된 감마 곡선에 대해 측정된 광도의 백분율(%)로 표현되는 최대 편차를 정의합니다. (기본값: 15%)
센서 : 내부(사용 가능한 경우) 및 외부 중에서 선택합니다. (기본값: 내부)
사용자 정의 광도 응답 테스트
사용자 정의 광도 응답 테스트는 디스플레이 그레이스케일 광도 응답 기능이 사용자 정의 광도 응답 기능에 맞는지 확인합니다.
매개 변수:
이름 : 사용자 정의 광도 응답 기능의 임의 이름입니다.
곡선 : 사용자 정의 기울기를 정의합니다.
허용 오차 : 정의된 사용자 정의 곡선에 대해 측정된 광도의 백분율(%)로 표현되는 최대 편차를 정의합니다. (기본값: 15%)
센서 : 내부(사용 가능한 경우) 및 외부 중에서 선택합니다. (기본값: 내부)
sRGB 색 공간 테스트
sRGB 색공간 테스트는 디스플레이가 sRGB 색공간을 준수하는지 확인합니다. 216가지의 RGB 값의 색상을 측정하고 sRGB 색공간 사양과의 차이를 계산합니다. 기본적으로 임계값은 평균 dE200 <= 2 및 최대 dE2000 <= 5로 설정됩니다.
이 테스트는 디스플레이가 sRGB 색공간 및 sRGB 광도 응답에 대해 보정된 경우에만 성공합니다.
광도 균일성 테스트
광도 균일성 테스트는 디스플레이의 5개 영역 측정을 통해 워크스테이션 사용자를 안내하여 디스플레이 전체 균일성을 측정합니다.
매개 변수:
비디오 레벨 : 측정이 수행되는 비디오 레벨입니다.
허용 오차 : 측정된 광도의 백분율(%)로 표현되는 최대 편차를 정의합니다.
이 테스트에는 외부 센서가 필요합니다. 따라서 이것은 상호 작용식으로만 실행할 수 있습니다.
참고
독립 실행형 모드로 구성된 에이전트에는 광도 균일성 QA 테스트를 사용할 수 없습니다.
최대 광도 테스트
최대 광도 테스트는 디스플레이의 최대 광도(완전 백색)를 측정합니다.
매개 변수:
최소 광도 : 필요한 최소 광도 레벨입니다. 디스플레이가 레벨을 충족하지 않으면 테스트에 실패합니다.
센서 : 내부(사용 가능한 경우) 및 외부 중에서 선택합니다. (기본값: 내부)
참고
독립 실행형 모드로 구성된 에이전트에는 최대 광도 테스트를 사용할 수 없습니다.
광도 비율 테스트
광도 비율 테스트는 완전 백색과 검정색을 측정합니다. 비율이 정의된 임계값을 충족하는지 확인합니다.
매개 변수:
최소 비율 : 필요한 최소 광도 비율입니다. 디스플레이가 비율을 충족하지 않으면 테스트에 실패합니다.
센서 : 내부(사용 가능한 경우) 및 외부 중에서 선택합니다. (기본값: 내부)
참고
독립 실행형 모드로 구성된 에이전트에는 광도 비율 테스트를 사용할 수 없습니다.
ICC 컴플라이언스 테스트
ICC 적합성 테스트는 실제 측정된 색 공간과 현재 설치된 ICC 프로필(작동 시스템에 설치된)을 확인합니다. 216가지의 RGB 값의 색상을 측정하고 설치된 ICC 프로필과의 차이를 계산합니다.
매개 변수:
센서 : 내부(사용 가능한 경우) 및 외부 중에서 선택합니다. (기본값: 내부)
이 테스트에 대한 임계값은 정의할 수 없습니다. 평균 dE2000 <= 2 및 최대 dE2000 <= 5로 고정됩니다.
DIN 6868-157(독일)
DIN 6868-157 테스트는 QAWeb 서버에 연결된 DIN용 QAWeb 애플리케이션에서 만들어진 테스트 결과를 마이그레이션합니다. 이 마이그레이션은 로컬 테스트 결과를 QAWeb 서버와 동기화하기 위해 주기적으로 수행됩니다.
여기에는 다음 결과가 포함됩니다.
승인 테스트
반년 항등성 테스트
일일 항등성 테스트
참고
독립 실행형 모드로 구성된 에이전트에는 DIN 6868-157 테스트를 사용할 수 없습니다.
ONR 195240-20(오스트리아)
ONR 테스트는 ONR 195240-20 규정을 이행합니다. 테스트 중에는 워크스테이션에 연결된 진단 디스플레이가 테스트 대상이 됩니다. 테스트는 외부 광도 및 조도 센서를 사용하여 수행됩니다.
개별 작업의 결과를 다음에 사용할 수 있습니다.
승인 테스트
반년 항등성 테스트
항등성 테스트는 승인 테스트를 통과한 경우에만 실행할 수 있습니다.
참고
독립 실행형 모드로 구성된 에이전트에는 ONR 테스트를 사용할 수 없습니다.
JESRA X-0093(일본)
JESRA X-0093 테스트는 JESRA X-0093 B-2024 규정을 구현합니다. 테스트 중에는 워크스테이션에 연결된 진단 디스플레이가 테스트 대상이 됩니다. 테스트는 외부 센서를 사용하여 수행됩니다.
개별 작업의 결과를 다음에 사용할 수 있습니다.
승인 테스트
연간 항등성 테스트
일일 항등성 테스트
항등성 테스트는 승인 테스트를 통과한 경우에만 실행할 수 있습니다.
참고
독립 실행형 모드로 구성된 에이전트에는 JESRA X-0093 QA 테스트를 사용할 수 없습니다.
BAG Wegleitung R-08-06(스위스)
BAG Wegleitung R-08-06 테스트는 스위스 Bundesamt für Gesundheit BAG의 방사선 장비 문제와 관련된 규정을 이행하고 있습니다.
개별 작업의 결과를 다음에 사용할 수 있습니다.
승인 테스트 - 항등성 테스트
주간 시각적 테스트
항등성 테스트는 승인 테스트를 통과한 경우에만 실행할 수 있습니다.
참고
독립 실행형 모드로 구성된 에이전트에는 BAG Wegleitung R-08-06 QA 테스트를 사용할 수 없습니다.
유방조영술 적합성 테스트
유방조영술 승인 및 항등성 테스트는 `Barco’s recommendations on Quality Assurance for Barco Mammo Tomosynthesis Display Systems <https://www.barco.com/support/docs/K5905277>`_를 이행합니다.
테스트에는 인터랙티브 승인 테스트 및 자동화된 항등성 테스트가 포함됩니다.
항등성 테스트는 승인 테스트를 통과한 경우에만 실행할 수 있습니다.
참고
독립 실행형 모드로 구성된 에이전트에는 유방조영술 QA 테스트를 사용할 수 없습니다.
시각적 테스트
시각적 테스트는 각 테스트 패턴 세트를 통해 워크스테이션 사용자를 안내하는 테스트이며 각 테스트에는 답변해야 하는 여러 가지 질문이 있습니다. 패턴과 디스플레이는 디스플레이별로 표시됩니다.
시각적 테스트는 테스트가 예정된 순간부터 시작되며 의사의 작업 흐름을 방해할 수 있습니다. 테스트는 여러 번 연기할 수 있지만 10번 취소 후에는 강제 실행됩니다.
시각적 테스트는 :ref:`supported patterns <supported_test_patterns>`가 있는 목록의 패턴을 표시할 수 있습니다.
참고
독립 실행형 모드로 구성된 에이전트에는 시각적 테스트를 사용할 수 없습니다.
IEC 62563-2
IEC 62563-2 표준은 의료 이미지 디스플레이를 평가하기 위한 테스트의 성능 기준과 테스트 빈도를 설정합니다. 이는 항등성 테스트 또는 승인 테스트일 수 있습니다.
이는 IEC 62563-2:2021 표준의 구현입니다.
IEC 62563-2 표준을 활성화하는 방법
QAWeb Enterprise 포털을 통해 이 표준을 활성화할 수 있습니다. ‘관리’ 페이지에서 ‘내 조직’으로 이동합니다. 아래에서 활성화할 수 있는 지역 표준을 찾을 수 있습니다. IEC 62563도 그 중 하나입니다. 여기에서 활성화하거나 비활성화할 수 있습니다.
테스트 설정
IEC 62563-2 표준이 구현되면 테스트를 설정할 수 있습니다. ‘QA’ 페이지를 통해 할 수 있습니다. ‘QA’ 탭으로 이동합니다.
더하기 기호를 통해 드롭다운 목록에서 ‘IEC 62563’을 선택할 수 있습니다.
IEC 62563-2 테스트를 실행하려는 용도를 선택하고 저장합니다.
IEC 62563-2 표준은 범주 IA, I-B, II 및 III의 4가지 디스플레이 범주를 정의합니다. QAWeb Enterprise는 사용 및 광도 응답 보정 설정에 따라 각 디스플레이의 범주를 자동으로 선택합니다.
광도 응답 기능이 DICOM GSDF가 아닌 경우 → 디스플레이 범주 III
유방조영술 또는 유방 단층촬영을 사용하는 경우 → 디스플레이 범주 I-A
사용이 검토 중인 경우 → 디스플레이 범주 II
기타 모든 용도: 일반 방사선학, 병리학, 치과 → 디스플레이 범주 I-B
첫 번째 설정을 저장한 후에도 연필 기호를 통해 계속 조정할 수 있습니다. IEC 승인 및 IEC 항등성에 대한 기본 설정은 기금 기준에 따라 ‘한 번’ 및 ‘반년’입니다.
이러한 일정은 수동으로 사용자 지정 설정으로 변경할 수 있습니다. 에이전트 UI에서 언제든지 ‘작업 실행’을 할 수도 있습니다.
설정을 사용자 지정할 때 ‘에이전트가 현재 정책에 대한 최신 상태가 아닙니다’라는 메시지가 나타날 수 있습니다. 이 경우 실행 중인 모든 작업을 취소하고, 정책을 다시 로드하고, IEC 승인 또는 IEC 항등성을 클릭합니다.
테스트 실행
시스템 트레이의 작업 아이콘을 클릭하여 보정, IEC 승인 및 IEC 항등성을 수동으로 클릭하여 시작할 수 있습니다.
IEC 승인 테스트
이름/이니셜을 운영자로 입력하여 시각적 테스트를 시작합니다.
일련의 질문이 팝업으로 나타나고, 이에 대해 ‘좋아요’ 또는 ‘싫어요’를 눌러 평가할 수 있습니다. 새로운 세트가 차례로 시작됩니다.
질문 세트가 완료되면 ‘측정 시작’을 클릭할 수 있습니다. 중앙과 4개의 모서리를 측정하려면 외부 센서를 사용해야 합니다. 테스트를 통해 어느 모서리를 측정해야 하는지 알 수 있습니다. Barco LCD 센서(또는 LXcan 또는 RaySafe 센서)를 사용할 수 있습니다. 이러한 센서가 없으면 테스트를 실행하고 각 측정 지점에 대해 수동으로 입력할 수 있습니다.
측정 과정이 끝나면 모든 육안 테스트, 중심 측정 및 공간 측정에 대한 결과 요약을 받습니다. 이 요약은 녹색 ‘저장’ 버튼을 눌러 닫을 수 있습니다.
QAWeb Enterprise 포털에서 워크스테이션 페이지를 새로 고치면 결과가 표시됩니다. 요약 결과가 긍정적이면 추가 후속 조치가 필요하지 않습니다. 요약 결과에 빨간색 X 표시가 포함된 경우 조치가 필요하며 새로운 테스트를 설정해야 합니다.
IEC 항등성 테스트
항등성 테스트는 승인 테스트를 통과한 후에만 사용할 수 있습니다.
이름/이니셜을 운영자로 입력하여 시각적 테스트를 시작합니다.
일련의 질문이 팝업으로 나타나고, 이에 대해 ‘좋아요’ 또는 ‘싫어요’를 눌러 평가할 수 있습니다. 새로운 세트가 차례로 시작됩니다. 테스트 패턴과 질문은 승인 테스트와 동일합니다.
질문 세트가 완료되면 ‘측정 시작’을 클릭할 수 있습니다. 모든 디스플레이에 내부 센서가 있는 경우 내부 센서가 사용됩니다.
측정 과정이 끝나면 모든 시각적 테스트 및 중심 측정에 대한 결과 요약을 받습니다. 공간 측정은 포함되지 않습니다. 이 항등성 테스트에는 공간 측정이 필요하지 않습니다.
이 요약은 녹색 ‘저장’ 버튼을 눌러 닫을 수 있습니다.
QAWeb Enterprise 포털에서 워크스테이션 페이지를 새로 고치면 결과가 표시됩니다.
요약 결과가 긍정적이면 추가 후속 조치가 필요하지 않습니다. 요약 결과에 빨간색 X 표시가 포함된 경우 조치가 필요하며 새로운 테스트를 설정해야 합니다.
테스트 보고서 시각화
디스플레이, 승인 및 항등성 테스트에 대해 수행한 테스트 보고서를 시각화할 수 있습니다. 승인 테스트는 광도와 색상을 모두 측정하므로 시간이 다소 오래 걸립니다. 항등성 테스트는 광도만 측정하고 색상은 측정하지 않습니다. QAWeb Enterprise 포털 웹 클라이언트에서 테스트한 디스플레이 옆에 있는 ‘페이지’ 아이콘을 클릭합니다.
모든 페이지의 오른쪽 하단에서 ‘페이지’ 아이콘을 찾을 수 있습니다. 이것을 클릭하면 특정 페이지에서 pdf를 만들 수 있습니다.
