Tâches et comportement
Étalonnage

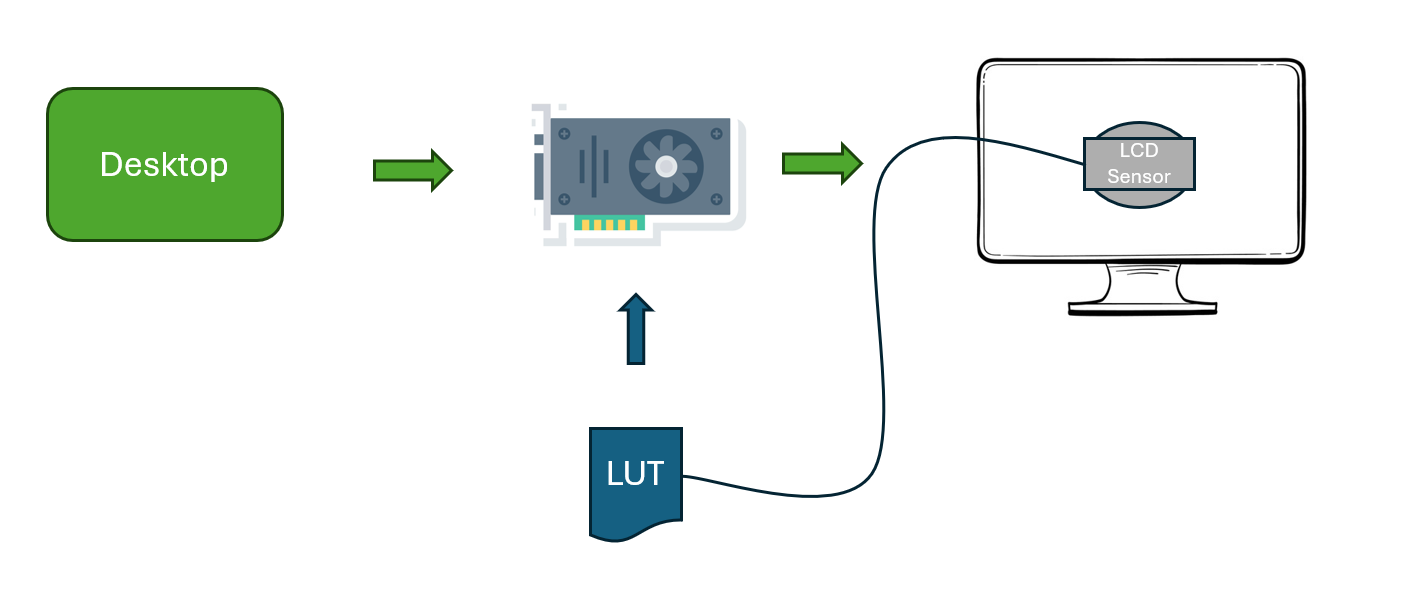

Pendant l’étalonnage de l’écran, les caractéristiques de luminance et de couleur de l’écran sont alignées sur la correspondance la plus proche, conformément à la politique. Lorsque les capacités d’un écran sont insuffisantes pour correspondre à la politique souhaitée, il passe à une cible aussi proche que possible. Cela n’entraîne pas l’échec de la tâche d’étalonnage.
Paramètres d’étalonnage :
Gamme :
Natif : utilise la gamme des couleurs disponible à l’origine pour l’écran. (valeur par défaut)
sRVB : Appliquer la gamme de couleurs sRVB prédéfinie.
Fonction de réaction de la luminance :
DICOM GSDF : appliquer la fonction d’affichage standard en niveaux de gris, telle que définie dans DICOM partie 14, pour obtenir la linéarité perceptuelle. (valeur par défaut)
sRVB : Appliquer une fonction de réaction de la luminance sRVB
Gamma 1.8/2.0/2.2/2.4 : Appliquer une fonction de réaction de la luminance gammatisée
Personnaliser : Appliquer une fonction de réaction de la luminance arbitraire.
Le format de fichier (fichiers *.gam) de la fonction de réaction de la luminance personnalisée doit respecter la syntaxe ci-dessous. La première colonne décrit la composante de la luminance. La deuxième et la troisième composantes décrivent la composante de couleur, qui est ignorée par l’application.
0 0 0
0.000434138 0.000434138 0.000434138
0.000868276 0.000868276 0.000868276
0.001302414 0.001302414 0.001302414
...
0.98989226 0.98989226 0.98989226
1 1 1
Note
Certains modèles d’écrans ne peuvent pas afficher parfaitement les faibles niveaux de luminosité en cas d’utilisation de gamma 2.2 et gamma 2.4, en raison de la nature de ces courbes gamma. Les niveaux de gris les plus bas peuvent apparaître légèrement trop lumineux sur certains modèles d’écrans.
Luminance de point blanc :
Prédéfinie /** Recommandée** : la valeur par défaut définie par Barco pour le modèle d’écran donné sera appliquée. (valeur par défaut : Recommandé)
cd/m² : vous permet de choisir une valeur de luminance du blanc personnalisée entre 100 et 2000 cd/m². Si l’écran ne peut pas atteindre cette cible, il appliquera la valeur prise en charge la plus proche.
Luminance de point noir :
Prédéfinie /** Recommandée** : une valeur par défaut définie par Barco pour le type d’écran donné qui utilise le point noir naturel de la dalle de l’écran. (valeur par défaut : Recommandé)
cd/m² : vous permet de choisir une valeur de luminance du noir sur mesure entre 0,01 et 10 cd/m².
Chromaticité de point blanc :
Prédéfinie :
Recommandée : une valeur par défaut définie par Barco pour le modèle d’écran donné. (valeur par défaut)
Bluebase : simule la température de couleur de film Bluebase.
Clearbase : simule la température de couleur de film Clearbase.
D65 / D75 : correspond approximativement à une température de couleur de 6500 ou 7500 Kelvin.
Blanc naturel : température de couleur native et non modifiée de la dalle LCD.
Kelvin : vous permet de choisir une valeur de chromaticité de point blanc sur mesure entre 4000 et 10000 K.
xy : vous permet de choisir une valeur de chromaticité de point blanc sur mesure définie selon des coordonnées xy.
SteadyColor : La technologie SteadyColor™ de Barco a été créée pour assurer la cohérence et la linéarité perceptuelle lors de l’affichage d’images en couleur. Plusieurs capteurs internes surveillent et ajustent en permanence les paramètres d’affichage pour faire en sorte que la différence perceptuelle entre les couleurs soit proportionnelle à leur différence de linéarisation dynamique numérique (DDL). Ce paramètre gère la façon dont la technologie SteadyColor est appliquée sur l’écran :
Standard : étalonne le système d’affichage pour satisfaire à la norme DICOM GSDF et garantir une distribution cohérente et perceptuellement linéaire des nuances de couleur. (valeur par défaut)
Complète : étend la linéarisation perceptuelle standard pour répartir de manière égale les couleurs désaturées et saturées.
Désactivé : désactive SteadyColor.
Notez que le paramètre SteadyColor concerne uniquement les écrans Barco compatibles avec la technologie SteadyColor. Pour tous les autres systèmes d’affichage, ce paramètre sera ignoré.
L’étalonnage d’un écran inclut la génération d’un profil ICC s’il prend en charge la technologie SteadyColor Barco. Le profil ICC est enregistré dans le système d’exploitation.
Test de réaction de la luminance (LRT) DICOM GSDF
Le test de réaction de la luminance (LRT) DICOM GSDF vérifie si la fonction de réaction de la luminance mesurée en niveaux de gris est conforme à la fonction de réaction de la luminance DICOM GSDF. Pour cela, la luminance est mesurée (en cd/m²) sur 18 niveaux de linéarisation dynamique (DDL) afin de calculer l’écart par rapport à la courbe standard. La luminosité ambiante réfléchie est prise en compte.
Paramètres :
Capteur : Choisissez entre Interne (le cas échéant) et Externe. (valeur par défaut : Interne)
Tolérance d’erreur : Définit l’écart maximal, exprimé sous forme de pourcentage (%) de la luminance mesurée par rapport à la courbe DICOM standard. Si l’une des mesures dépasse la tolérance d’erreur, le test échoue. (valeur par défaut : 15 %)
Note
Ce test de contrôle de qualité n’est applicable qu’aux écrans étalonnés sur la fonction de réaction de la luminance DICOM GSDF.
Test de réaction SteadyColor
Le test de réaction SteadyColor mesure la réaction de la couleur de votre écran et vérifie que la différence perceptuelle entre les couleurs est proportionnelle à leur différence de linéarisation dynamique (DDL).
Le test de réaction de la couleur peut uniquement être exécuté sur les écrans couleur Barco dotés d’un capteur I-Guard™ et de la technologie SteadyColor™.
Paramètres :
Tolérance d’erreur : Le test renverra un résultat négatif si les mesures dépassent le pourcentage de seuil configuré. (valeur par défaut : 15 %)
Test de réaction de la luminance sRVB
Le test de réaction de la luminance sRVB vérifie si la fonction de réaction de la luminance mesurée en niveaux de gris est conforme à la fonction de réaction de la luminance sRVB.
Paramètres :
Tolérance d’erreur : Définit l’écart maximal, exprimé sous forme de pourcentage (%) de la luminance mesurée par rapport à la courbe sRGB standard. (valeur par défaut : 10 %)
Capteur : Choisissez entre Interne (le cas échéant) et Externe. (valeur par défaut : Interne)
Note
Ce test de contrôle de qualité n’est applicable qu’aux écrans étalonnés pour une fonction de réaction de la luminance sRVB.
Test de réaction de la luminance gamma
Le test de réaction de la luminance gamma vérifie la conformité de la fonction de réaction de la luminance en niveaux de gris de l’écran par rapport à la fonction de réaction gamma définie.
Paramètres :
Gamma : Définit la pente gamma (possibilités : 1.8, 2.0, 2.2, 2.4. Valeur par défaut : 2.2)
Tolérance d’erreur : Définit l’écart maximal, exprimé sous forme de pourcentage (%) de la luminance mesurée par rapport à la courbe gamma définie. (valeur par défaut : 15 %)
Capteur : Choisissez entre Interne (le cas échéant) et Externe. (valeur par défaut : Interne)
Test de réaction de la luminance personnalisée
Le test de réaction de la luminance personnalisée vérifie la conformité de la fonction de réaction de la luminance en niveaux de gris de l’écran par rapport à la fonction de réaction personnalisée.
Paramètres :
Nom : Nom arbitraire de la fonction de réaction de la luminance personnalisée.
Courbe : Définit la pente personnalisée.
Tolérance d’erreur : Définit l’écart maximal, exprimé sous forme de pourcentage (%) de la luminance mesurée par rapport à la courbe personnalisée définie. (valeur par défaut : 15 %)
Capteur : Choisissez entre Interne (le cas échéant) et Externe. (valeur par défaut : Interne)
Note
Le format de fichier (fichiers *.gam) de la fonction de réaction de la luminance personnalisée doit respecter la syntaxe spécifiée dans custom file specification.
Test de l’espace de couleur sRVB
Le test de l’espace de couleur sRGB vérifie si l’écran est conforme à l’espace de couleur sRGB. Il mesure la couleur sur 216 valeurs RVB différentes et calcule la différence par rapport aux spécifications de l’espace de couleur sRGB. Par défaut, les seuils sont définis sur dE2000 moyen <= 2 et dE2000 maximum <= 5.
Ce test ne peut réussir que si l’écran est étalonné pour une gamme sRVB et une réaction de la luminance sRVB.
Test d’uniformité de la luminance
Le test d’uniformité de luminance guide l’utilisateur de la station de travail dans la mesure de 5 régions à l’écran afin de mesurer l’uniformité sur l’ensemble de l’écran.
Paramètres :
Niveau de vidéo : Sur quel niveau de vidéo les mesures sont effectuées.
Tolérance d’erreur : Définit l’écart maximal, exprimé sous forme de pourcentage (%) de la luminance mesurée.
Ce test nécessite un capteur externe. Il ne peut donc être exécuté qu’interactivement.
Note
Les tests de contrôle de qualité d’uniformité de luminance ne sont pas disponibles pour les agents configurés en mode autonome.
Test de luminance maximum
Le test de luminance maximale mesure la luminance maximale (blanc complet) de l’écran.
Paramètres :
Luminance minimale : Niveau de luminance minimale requis. Le test échouera si le niveau n’est pas atteint par l’écran.
Capteur : Choisissez entre Interne (le cas échéant) et Externe. (valeur par défaut : Interne)
Note
Le test de luminance maximale n’est pas disponible pour les agents configurés en mode autonome.
Test du rapport de luminance
Le test du rapport de luminance mesure le blanc complet et le noir complet. Il vérifie si leur rapport atteint un seuil défini.
Paramètres :
Rapport minimal : Rapport de luminance minimal requis. Le test échouera si le rapport n’est pas atteint par l’écran.
Capteur : Choisissez entre Interne (le cas échéant) et Externe. (valeur par défaut : Interne)
Note
Le test du rapport de luminance n’est pas disponible pour les agents configurés en mode autonome.
DIN 6868-157 (Allemagne)
Les tests DIN 6868-157 vont entraîner la migration des résultats de tests effectués dans l’application QAWeb pour DIN vers le serveur QAWeb connecté. Cette migration est effectuée régulièrement pour assurer la synchronisation des résultats de tests locaux avec le serveur QAWeb.
Cela comprend les résultats suivants :
Test d’acceptation
Test de constance semestrielle
Test de constance journalière
Note
Les tests DIN 6868-157 ne sont pas disponibles pour les agents configurés en mode autonome.
ONR 195240-20 (Autriche)
Les tests ONR mettent en œuvre la réglementation ONR 195240-20. Pendant le test, les écrans de diagnostic connectés à la station de travail sont soumis au test. Les tests sont réalisés à l’aide d’un capteur externe de luminance et d’éclairement lumineux.
Les résultats des tâches individuelles suivants sont disponibles :
Test d’acceptation
Test de constance semestrielle
Le test de constance ne peut être exécuté que lorsque le test d’acceptation est réussi.
Note
Les tests ONR ne sont pas disponibles pour les agents configurés en mode autonome.
JESRA X-0093 (Japon)
Les tests JESRA X-0093 mettent en œuvre la réglementation JESRA X-0093 B-2017. During the test, the diagnostic displays which are connected to the workstation are subject to the test. Les tests sont réalisés à l’aide d’un capteur externe.
Les résultats des tâches individuelles suivants sont disponibles :
Test d’acceptation
Test de constance annuelle
Test de constance journalière
Les tests de constance ne peuvent être exécutés que lorsque le test d’acceptation est réussi.
Note
Les tests de contrôle de qualité JESRA X-0093 ne sont pas disponibles pour les agents configurés en mode autonome.
BAG Wegleitung R-08-06 (Suisse)
Les tests BAG Wegleitung R-08-06 mettent en œuvre les dispositions de la réglementation relative aux équipements de radiologie du Bundesamt für Gesundheit BAG en Suisse.
Les résultats des tâches individuelles suivants sont disponibles :
Test d’acceptation - Test de constance
Test visuel hebdomadaire
Le test de constance ne peut être exécuté que lorsque le test d’acceptation est réussi.
Note
Les tests de contrôle de qualité BAG Wegleitung R-08-06 ne sont pas disponibles pour les agents configurés en mode autonome.
Tests de conformité de la mammographie
Les tests d’acceptation et de constance de la mammographie sont une mise en œuvre de Barco’s recommendations on Quality Assurance for Barco Mammo Tomosynthesis Display Systems.
Les tests comprennent un test d’acceptation interactif et un test de constance automatisé.
Le test de constance ne peut être exécuté que lorsque le test d’acceptation est réussi.
Note
Les tests de contrôle de qualité de la mammographie ne sont pas disponibles pour les agents configurés en mode autonome.
Test visuel
Le test visuel guide l’utilisateur de la station de travail dans un ensemble de motifs de test, chacun avec un certain nombre de questions qui doivent faire l’objet d’une réponse. Les motifs et les écrans sont affichés par écran.
Le test visuel commence dès l’instant où il est dû, interrompant éventuellement le flux de travail des médecins. Le test peut être reporté plusieurs fois, mais il sera exécuté après 10 annulations.
Le test visuel peut présenter des motifs de la liste avec supported patterns.
Note
Le test visuel n’est pas disponible pour les agents configurés en mode autonome.
